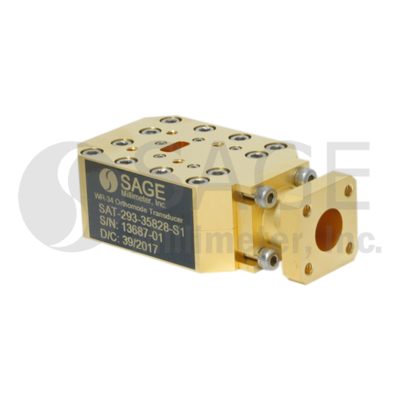

Orthomode Transducers

メーカー名:Eravant
オルソモードトランスデューサー(OMT)は、円形導波管を介して入力される波形を2つの直交波形に分離するか、2つの直交波形を円形導波管出力で1つの波形に結合するために使用されます。
オルソモードトランスデューサーは、円形、楕円形、および直線偏光波形をサポートできます。
コンパクトな正方形から円形の導波管モードへの移行をAポート(アンテナポート)に追加することにより、これらのオルソモードトランスデューサは、円形の導波管インターフェイスを必要とするアプリケーションに利用できます。
標準製品は、8.2〜140 GHzの周波数範囲をカバーし、HポートとVポートに長方形の導波管、Aポート(アンテナポート)に正方形または円形の導波管を備えています。
XからWバンドには完全な導波管バンドモデルが利用できますが、クロスモデルとポート分離が強化された狭帯域モデルはカスタムモデルとして提供されます。

Orthomode transducers, or OMTs, are used to either separate a waveform that is input through the circular waveguide into two orthogonal waveforms or to combine two orthogonal waveforms into one waveform at the circular waveguide output. Orthomode transducers can support circular, elliptical and linear polarized waveforms. By adding a compact square to circular waveguide mode transition to the A-port (antenna-port), these orthomode transducers can be utilized for applications requiring a circular waveguide interface. The standard offering covers the frequency range of 8.2 to 140 GHz and features rectangular waveguides at the H- and V-port and a square or circular waveguide at the A-port (antenna port). While full waveguide band models are available for X through W band, narrow band models with enhanced cross polarization and port isolation are offered as custom models.

製品仕様

Product Specifications

ModelData sheetMinimum Frequency [GHz]Maximum Frequency [GHz]Insertion Loss, Antenna to V Port [dB]Insertion Loss, Antenna to H Port [dB]Isolation [dB]Cross Polarization [dB]Antenna PortHorizontal and Vertical Ports

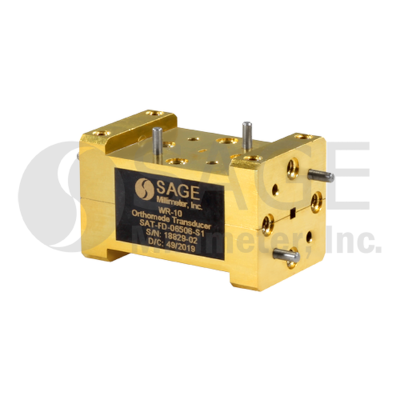

SAT-FD-06506-S1Datasheet1101702.52.530180.065" x 0.065" Square WGWR-06 WG
SAT-FF-08008-S1Datasheet901402230200.080" x 0.080" Square WGWR-08 WG
SAT-114-07508-C1Datasheet11011811.230250.075" Dia Circular WGWR-08 WG
SAT-FW-10010-S1Datasheet751101.41.440350.100" x 0.100" Square WGWR-10 WG
SAT-943-09410-C1Datasheet91.596.511.235350.094" Dia Circular WGWR-10 WG

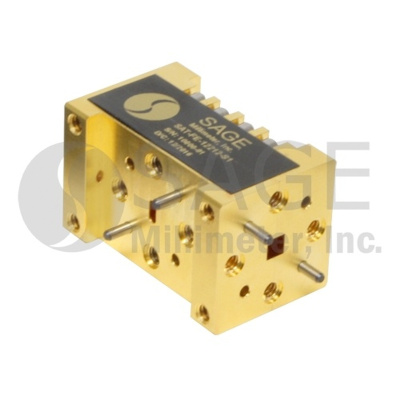

SAT-FE-12212-S1Datasheet60900.81.240350.122" x 0.122" Square WGWR-12 WG
SAT-503823-14815-S1Datasheet50821135350.148" x 0.148" Square WGWR-15 WG
SAT-FV-14815-S1Datasheet50750.6140350.148" x 0.148" Square WGWR-15 WG
SAT-603-14115-C1Datasheet58620.50.835350.141" Dia Circular WGWR-15 WG
SAT-FU-18819-S1Datasheet40600.80.840350.188" x 0.188" Square WGWR-19 WG
SAT-FQ-22422-S1Datasheet33500.80.840350.224" x 0.224" Square WGWR-22 WG
SAT-333-28028-S1Datasheet24420.50.540350.280" x 0.280" Square WGWR-28 WG
SAT-333-32828-C1Datasheet24420.50.540350.328" Dia Circular WGWR-28 WG
SAT-333-35828-C1Datasheet24420.50.540350.358" Dia Circular WGWR-28 WG
SAT-363-25028-C1Datasheet30420.50.540350.250" Dia Circular WGWR-28 WG
SAT-FA-28028-S1Datasheet26.5400.50.545350.280" x 0.280" Square WGWR-28 WG
SAT-FA-28028-S1-1Datasheet26.5400.50.545350.280" x 0.280" Square WGWR-28 WG
SAT-F3-34034-S1Datasheet22330.50.645350.340" x 0.340" Square WGWR-34 WG
SAT-293-32834-C1Datasheet24330.50.645350.328" Dia Circular WGWR-34 WG
SAT-303-31534-C1-1Datasheet26330.50.640350.315" Dia Circular WGWR-34 WG
SAT-303-31528-C1-1Datasheet26.5330.50.850300.315" Dia Circular WGWR-28 WG
SAT-FK-42042-S1Datasheet1826.50.50.545-350.420" x 0.420" Square WGWR-42 WG
SAT-FK-42042-S1-1Datasheet1826.50.50.545350.420" x 0.420" Square WGWR-42 WG
SAT-F6-62262-S1Datasheet12.4180.40.445350.622" x 0.622" Square WGWR-62 WG
SAT-FX-90090-S1Datasheet8.212.40.30.330350.900" x 0.900" Square WGWR-90 WG

備考

Remarks
