概要

SAGEピラミッド型ゲインホーンとも呼ばれるミリ波長方形ゲインホーンは、長方形導波管インターフェースを備えた標準モデルとカスタムモデルの両方として提供されています。
ピラミッド型ゲインホーンは直線偏光のみをサポートしています。
キャリブレーションされたゲインチャートを使用すると、これらのホーンを使用して、両方の生成信号レベルを比較することにより、他のアンテナのゲインを測定できます。
このため、これらのホーンは標準ゲインホーンとも呼ばれます。
リストされたモデルは、帯域の中心周波数で23 dBの公称ゲイン、10/11度の典型的なハーフパワービーム幅、14 dB / 30 dBの典型的なサイドローブレベルを提供します。
これらのホーンは、8.2〜170 GHzの周波数範囲内の完全な導波管帯域幅をカバーします。
以下にリストされているモデルに加えて、10、15、20、25 dBのゲインと他の周波数帯域を持つモデルも利用できます。

SAGE Millimeter wave rectangular gain horns, also called pyramidal gain horns, are offered as both standard and custom models with a rectangular waveguide interface. The pyramidal gain horns only support linear polarization. With a calibrated gain chart, these horns can be used to measure the gain of other antennas by comparing the generated signal levels of both. For this reason, these horns are also referred to as standard gain horns. The listed models offer 23 dB nominal gain, 10/11 degrees typical half power beamwidth and 14 dB/30 dB typical side lobe levels at the center frequency of the band. These horns cover full waveguide bandwidths within the frequency range of 8.2 to 170 GHz. In addition to the models listed below, models with 10, 15, 20 and 25 dB gain and other frequency bands are also available.

仕様

Model NumberData sheetMinimum FrequencyMaximum FrequencyGain3 dB Beamwidth, E-Plane3 dB Beamwidth, H-PlaneReturn LossAntenna Port
SAR-1050-06-S2Datasheet110 GHz170 GHz10 dBi58°55°23 dBWR-06 Waveguide
SAR-1055-12-S2Datasheet60 GHz90 GHz10 dBi55°55°20 dBWR-12 Waveguide
SAR-1055-15-S2Datasheet50 GHz75 GHz10 dBi55°55°22 dBWR-15 Waveguide
SAR-1248-90-S3Datasheet8.2 GHz12.4 GHz12 dBi52°42°20 dBWR-90 Waveguide with UG-39/U Flange
SAR-1834031432-KF-S2-DRDatasheet18 GHz40 GHz14.5 dBi31.5°64°11.0 dB2.92 mm (F)
SAR-1340-12-S2Datasheet60 GHz90 GHz13 dBi39°41°20 dBWR-12 Waveguide

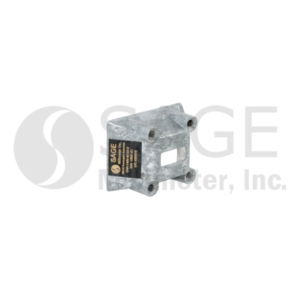

SAR-1430-42-S2-DDatasheet18 GHz26.5 GHz14 dBi33°33°23 dBWR-42 Waveguide
SAK-AR903103-90-C6Datasheet9 GHz10.2 GHz15.3 dBi24.9°35.0°18 dBWR-90 Waveguide with UG-39/U Flange
SAR-1532-100-S2Datasheet75 GHz110 GHz15 dBi22°32°25 dB0.100" x 0.100" Square Waveguide
SAR-1532-15-S2-148Datasheet50 GHz75 GHz15 dBi28°33°-0.148" x 0.148" Square WG
SAR-1532-04-S2Datasheet170 GHz260 GHz15 dBi34°30°-WR-04 Waveguide
SAR-1532-06-S2Datasheet110 GHz170 GHz15 dBi33°31°-WR-06 Waveguide
SAR-1532-10-S2Datasheet75 GHz110 GHz15 dBi32°32°23 dBWR-10 Waveguide
SAR-1532-12-S2Datasheet60 GHz90 GHz15 dBi30°32°23 dBWR-12 Waveguide
SAR-1532-15-S2Datasheet50 GHz75 GHz15 dBi41°32°-WR-15 Waveguide
SAR-1532-19-S2Datasheet40 GHz60 GHz15 dBi32°32°20 dBWR-19 Waveguide
SAR-1532-22-S2Datasheet33 GHz50 GHz15 dBi32°32°20 dBWR-22 Waveguide
SAR-1532-28-S2Datasheet26.5 GHz40 GHz15 dBi33°33°20 dBWR-28 Waveguide
SAR-1725-15-S2Datasheet50 GHz75 GHz17 dBi26°25°-WR-15 Waveguide
SAR-1725-28-S2Datasheet26.5 GHz40 GHz17 dBi23°24°23 dBWR-28 Waveguide
SAR-1725-34-S2Datasheet22 GHz33 GHz17 dBi26°24°23 dBWR-34 Waveguide
SAK-AR073123-96-C2Datasheet7 GHz12 GHz18.3 dBi27.5°16.5°14 dBWR-96 Waveguide with UG-39/U Flange
SAK-AR073123-96-C1Datasheet7 GHz12 GHz20.3 dBi16°20°14 dBWR-96 Waveguide with UG-39/U Flange
SAR-2013-03-S2Datasheet220 GHz325 GHz20 dBi13°13°-WR-03 Waveguide
SAR-2013-05-S2Datasheet140 GHz220 GHz20 dBi13°13°-WR-05 Waveguide
SAR-2013-06-S2Datasheet110 GHz170 GHz20 dBi17°18°23 dBWR-06 Waveguide
SAR-2013-08-S2Datasheet90 GHz140 GHz20 dBi16°18°23 dBWR-08 Waveguide
SAR-2013-10-S2Datasheet75 GHz110 GHz20 dBi16°18°23 dBWR-10 Waveguide
SAR-2013-12-S2Datasheet60 GHz90 GHz20 dBi14°15°23 dBWR-12 Waveguide
SAR-2013-15-S2Datasheet50 GHz75 GHz20 dBi14°15°-WR-15 Waveguide
SAR-2013-19-S2Datasheet40 GHz60 GHz20 dBi14°16°23 dBWR-19 Waveguide
SAR-2013-22-S2Datasheet33 GHz50 GHz20 dBi15°16°23 dBWR-22 Waveguide
SAR-2013-22-S2-599Datasheet33 GHz50 GHz20 dBi15°16°23 dBWR-22 Waveguide
SAR-2013-28-S2Datasheet26.5 GHz40 GHz20 dBi14°16°23 dBWR-28 Waveguide
SAR-2013-34-S2Datasheet22 GHz33 GHz20 dBi14°16°23 dBWR-34 Waveguide
SAR-2013-42-S2Datasheet18 GHz26.5 GHz20 dBi15°16°23 dBWR-42 Waveguide

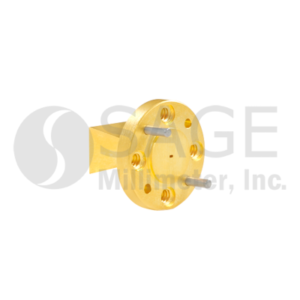

SAR-2309-03-S2Datasheet220 GHz325 GHz23 dBi11°-WR-03 Waveguide
SAR-2309-05-S2Datasheet140 GHz220 GHz23 dBi12°12°20 dBWR-05 Waveguide
SAR-2309-06-S2Datasheet110 GHz170 GHz23 dBi11°12°23 dBWR-06 Waveguide
SAR-2309-08-S2Datasheet90 GHz140 GHz23 dBi11°12°23 dBWR-08 Waveguide
SAR-2309-10-S2Datasheet75 GHz110 GHz23 dBi11°12°23 dBWR-10 Waveguide
SAR-2309-12-S2Datasheet60 GHz90 GHz23 dBi10°11°23 dBWR-12 Waveguide
SAR-2309-15-S2Datasheet50 GHz75 GHz23 dBi10.5°12°23 dBWR-15 Waveguide
SAR-2309-19-S2Datasheet40 GHz60 GHz23 dBi10°11°23 dBWR-19 Waveguide
SAR-2309-22-S2Datasheet33 GHz50 GHz23 dBi10°11°23 dBWR-22 Waveguide
SAR-2309-28-S2Datasheet26.5 GHz40 GHz23 dBi10°11°23 dBWR-28 Waveguide

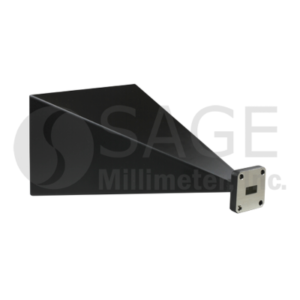

SAR-2309-34-S2Datasheet22 GHz33 GHz23 dBi10°11°23 dBWR-34 Waveguide
SAR-2309-42-S2Datasheet18 GHz26.5 GHz23 dBi10°11°-WR-42 Waveguide
SAR-2309-62-S2Datasheet12.4 GHz18 GHz23 dBi10°11°27 dBWR-62 Waveguide
SAR-2408-15-S2Datasheet50 GHz75 GHz24 dBi9.5°11°-WR-15 Waveguide
SAR-2507-03-S2Datasheet220 GHz325 GHz25 dBi10°23 dBWR-03 Waveguide
SAR-2507-06-S2Datasheet110 GHz170 GHz25 dBi10°23 dBWR-06 Waveguide
SAR-2507-08-S2Datasheet90 GHz140 GHz25 dBi10°23 dBWR-08 Waveguide
SAR-2507-10-S2Datasheet75 GHz110 GHz25 dBi10°23 dBWR-10 Waveguide
SAR-2507-12-S2Datasheet60 GHz90 GHz25 dBi10°23 dBWR-12 Waveguide
SAR-2507-15-S2Datasheet50 GHz75 GHz25 dBi10°23 dBWR-15 Waveguide
SAR-2507-19-S2Datasheet40 GHz60 GHz25 dBi10°23 dBWR-19 Waveguide
SAR-2507-22-S2Datasheet33 GHz50 GHz25 dBi23 dBWR-22 Waveguide
SAR-2507-28-S2Datasheet26.5 GHz40 GHz25 dBi-WR-28 Waveguide
SAR-2507-34-S2Datasheet22 GHz33 GHz25 dBi23 dBWR-34 Waveguide
SAR-2507-42-S2Datasheet18 GHz26.5 GHz25 dBi23 dBWR-42 Waveguide
SAR-2507-42-S3Datasheet18 GHz26.5 GHz26 dBi30 dBWR-42 Waveguide
