概要

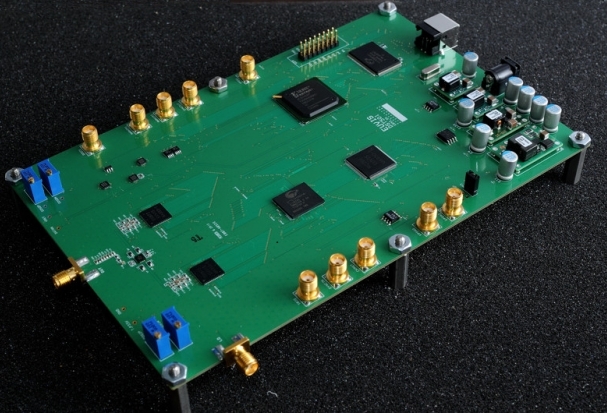

DST501モジュールは、最大250更新/マイクロ秒（DDSクロックレートの1/8）までの周波数更新レートで、変調された任意の周波数チャーピングCWを生成します。
オンボードSRAMは、500K 32ビットワードデータメモリを提供します。
DST501は、PCで制御することも、事前に保存されたチャーピング波形で単独で動作することもできます。
DDSクロック入力DDSCKは、最小電力0 dBmで最大2 GHzで動作できます。
モジュールの出力は、5 GHz〜6 GHzの任意の場所で動作可能なシングルエンドRF出力OUTで構成されています。

The DST501 module generates modulated arbitrary frequency chirping CW with frequency update rates up to 250 updates/microsecond (1/8 of the DDS clock rate).
The on-board SRAM provides 500K 32-bit word data memory.
The DST501 can be controlled by a PC or can work alone with pre-stored chirping waveform.
The DDS clock input, DDSCK, can be operated up to 2 GHz with minimum power of 0 dBm.
The output of the module consists of a single-ended RF output, OUT, which can be operated anywhere from 5 GHz to 6 GHz.

仕様

Part Number	Data sheet	Clock Rate	Features	Availability
DST501		2 GHz	・5 to 6 GHz carrier frequency ・Upper or lower sideband suppression ・Arbitrary chirping ・Trigger and marker ・USB interface	Now

備考

• 11ビット振幅および12ビット位相分解能ROM
  11-bit amplitude and 12-bit phase resolution ROM
• 5〜6 GHzの出力周波数範囲
  5 to 6 GHz output frequency range
• 高いサイドバンドとキャリア抑制
  High sideband and carrier suppression
• 任意チャーピング用の2.0 GHzでの標準DDS入力クロックレート
  Standard DDS input clock rate at 2.0 GHz for arbitrary chirping
• 500 MHz〜2.0 GHzのオプションのDDS入力クロックレート
  Optional DDS input clock rate range from 500 MHz to 2.0 GHz
• マルチページ構成の500K 32ビットワードメモリ長
  500K 32-bit words memory depth with multi-page configuration
• トリガーバーストモードでの最小バースト長は256 ns
  Minimum burst lengths of 256 ns in Triggered Burst Mode
• 2 GHzクロックレートで最大2ミリ秒のチャーピング波形
  Up to 2 millisecond chirping waveform at 2 GHz clock rate
• プログラム可能な周期長
  Programmable cyclic length
• 外部トリガーを受け入れ、マーカー信号を生成します（プログラム可能）
  Accepts external trigger and generates marker signals (programmable)
• USB 2.0準拠インターフェース（ご要望に応じてその他のインターフェースもご利用いただけます）
  USB 2.0 compliant interface (other interfaces available upon request)
• 18 Wの消費電力（2.0 GHzクロックで）
  18 W power consumption (at 2.0 GHz clock)
• 便利なACウォールアダプターが含まれているので、外部電源は必要ありません
  Includes convenient AC wall adapter so no external power supplies are necessary
• ユーザーフレンドリーな入力データフォーマットとさまざまなビルトインチャーピング波形
  User-friendly input data formats and various built-in chirping waveforms
• システム開発を容易にするためのコンパニオンAPIおよびソフトウェアドライバー
  Companion API and software drivers for easy system development
