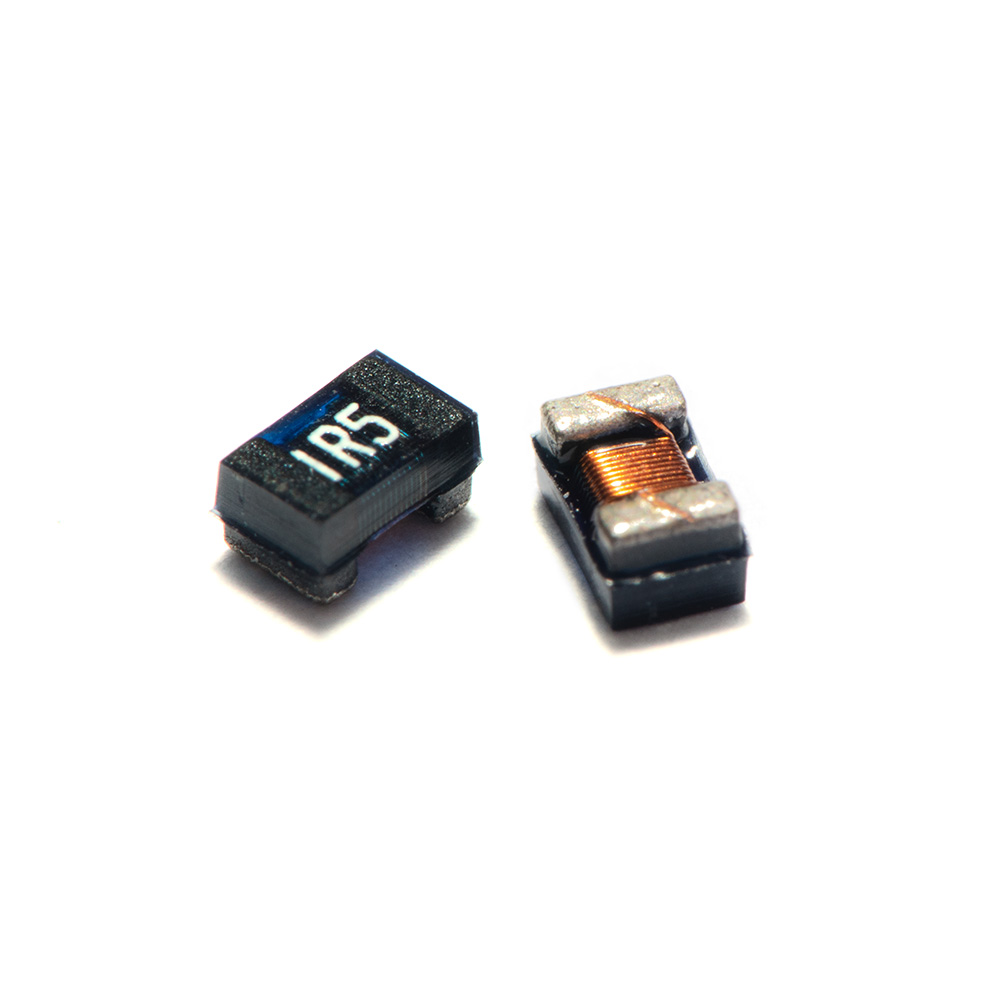

巻線チップインダクタ〔Wound Chip Inductor〕HCI

RF回路用途に適した高インダクタンス、高精度な公差、高いQや高い直列共振周波数をもつチップ・インダクタです。
チップ・ビーズは多層加工技術を採用し、良好なインピーダンス対周波数応答カーブを実現しています。
どの製品もコンパクトかつ高精度な形状のパッケージであり、高密度プリント基板アセンブリに適しています。
Chip inductor with high inductance, high precision tolerance, high Q, high SRF is suit to use in RF circuit.
Chip bead use multilayer processing technology offer good impedance-frequency response curve.
Both of them with compact & precision dimensions package is available for high density PCB assembly.

製品仕様

Product Specifications

Part no.L*W*T [mm]Inductance [µH]RDC [Ω]Specification
HCI0805FTR82M2.3*1.5*1.20.820.2Datasheet
HCI0805FTR68M2.3*1.5*1.20.680.19Datasheet
HCI0805FTR56M2.3*1.5*1.20.560.17Datasheet
HCI0805FTR47M2.3*1.5*1.20.470.15Datasheet
HCI0805FT8R2M2.3*1.5*1.28.21.25Datasheet
HCI0805FT6R8M2.3*1.5*1.26.81.15Datasheet
HCI0805FT5R6M2.3*1.5*1.25.61.05Datasheet
HCI0805FT4R7M2.3*1.5*1.24.70.8Datasheet
HCI0805FT470M2.3*1.5*1.2474.7Datasheet
HCI0805FT3R9M2.3*1.5*1.23.90.75Datasheet
HCI0805FT3R3M2.3*1.5*1.23.30.7Datasheet
HCI0805FT390M2.3*1.5*1.2394.3Datasheet
HCI0805FT330M2.3*1.5*1.2333.8Datasheet
HCI0805FT2R7M2.3*1.5*1.22.70.6Datasheet
HCI0805FT2R2M2.3*1.5*1.22.20.45Datasheet
HCI0805FT270M2.3*1.5*1.2273.4Datasheet
HCI0805FT220M2.3*1.5*1.2222.5Datasheet
HCI0805FT1R8M2.3*1.5*1.21.80.4Datasheet
HCI0805FT1R5M2.3*1.5*1.21.50.35Datasheet
HCI0805FT1R2M2.3*1.5*1.21.20.27Datasheet
HCI0805FT1R0M2.3*1.5*1.210.3Datasheet
HCI0805FT180M2.3*1.5*1.2182.3Datasheet
HCI0805FT150M2.3*1.5*1.2151.9Datasheet
HCI0805FT120M2.3*1.5*1.2121.8Datasheet
HCI0805FT100M2.3*1.5*1.2101.5Datasheet

備考

Remarks

ABC台湾エレクトロニクス社は、チップインダクタ、非シールドパワーインダクタ、シールドパワーインダクタ、セミシールドパワーインダクタ、大電流パワーインダクタ、コモンモードラインフィルタなどの幅広いDIPおよびSMDインダクタを供給しています。
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
