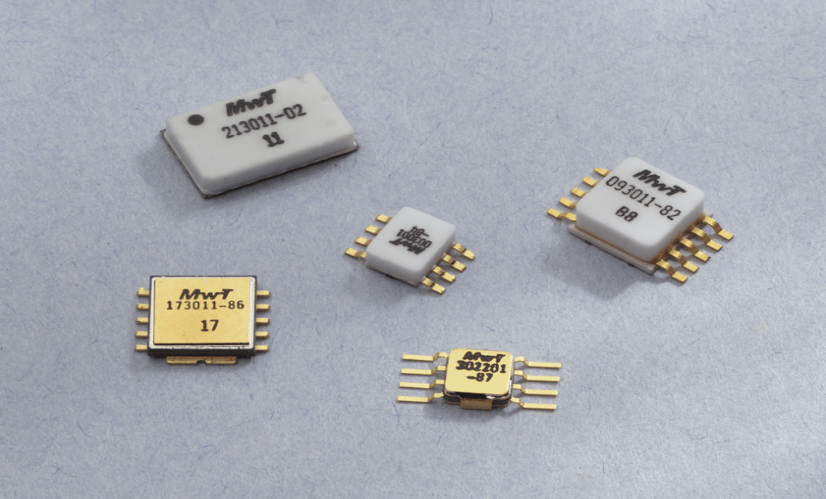

WiMAX GaNベースのRF電力増幅器
WiMAX GaNベースのRF電力増幅器〔WiMAX GaN based RF Power Amplifiers〕
LTE / WiMax / WLANアンプ
LTE / WiMax / WLANアンプ
- すべてのWiMAX / WLAN周波数範囲で動作 / 2.5、3.5、および5.5 GHz
Operates in all WiMAX / WLAN frequency ranges - PVM @ 2％EVM @ +29.5 dBm @ 3.5 GHz
Pave @ 2% EVM up to +29.5 dBm @ 3.5 GHz - P-1dBオプション; + 36.5dBm、+ 33dBm、および+ 30dBm
P-1dB options; +36.5dBm, +33dBm, and +30dBm - 2つのゲイン構成。 シングルおよびデュアルステージ
Two gain configurations; Single and dual stage - WiMAX / WLAN基地局、またはアクセスポイントの電力増幅に最適
Ideally suited for power amplification of WiMAX / WLAN base stations, or access points - 50Ωに一致する入力と出力
Input and Output matched to 50 ohms - RoHS準拠の低コストQFNパッケージで利用可能
Available in RoHS Compliant Low Cost QFN packages
製品仕様
Product Specifications
| Model | Data sheet | Case Code Sealed QFN | Freq Range [GHz] | Linear Gain Typ/Min [dB] | Gain ± Flatness Typ/Max [dB] | Input Return Loss Typ [dB] | Output Return Loss Typ [dB] | P3dB Typ [dBm] | Pout @ 2.5% EVM Typ [dBm] | IP3 Typ [dBm] | DC Current Typ/Max [mA] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MGA-242740-02 |  | 2 | 2.4-2.7 | 15.0 / 12.0 | 1.0 / 1.5 | 8 | 8 | 40 | 33 | 40 | 50 / 400 |
| MGA-333840-02 | | 2 | 3.3-3.8 | 12.0 / 10.0 | 1.0 / 1.5 | 8 | 8 | 40 | 33 | 40 | 100 / 400 |
| MGA-444940-02 | | 2 | 4.4-4.9 | 12.0 / 10.0 | 1.0 / 1.5 | 8 | 10 | 40 | 33 | 40 | 100 / 400 |
| MGA-445343-99 | | 99 | 4.4-5.3 | 14.0 / 12.0 | 1.0 / 1.5 | 7 | 4 | 43 | 35 | - | 150 / 300 |
| MGA-495940-02 | | 2 | 4.9-5.9 | 12.0 / 10.0 | 1.0 / 1.5 | 8 | 8 | 40 | 33 | 40 | 100 / 400 |
