WG Junction Full Band Isolators and Circulators

メーカー名:Eravant

製品仕様

Product Specifications

Model NumberData sheetMinimum FrequencyMaximum FrequencyInsertion LossIsolationReturn LossForward Power HandlingReverse Power HandlingRF PortDevice Type
SNF-42-C5Datasheet18 GHz26.5 GHz0.3 dB20 dB20 dB25 W Max-WR-42 WaveguideCirculator
SNF-42-I5-HDatasheet18 GHz26.5 GHz0.3 dB20 dB20 dB25 W Max5 W MaxWR-42 WaveguideIsolator
SNF-34-C5Datasheet22 GHz33 GHz0.5 dB18 dB18 dB25 W-WR-34 WaveguideCirculator
SNF-34-I5-HDatasheet22 GHz33 GHz0.45 dB18 dB18 dB25 W10 WWR-34 WaveguideIsolator
SNF-28-C5Datasheet26.5 GHz40 GHz0.4 dB15 dB15 dB20 W-WR-28 WaveguideCirculator

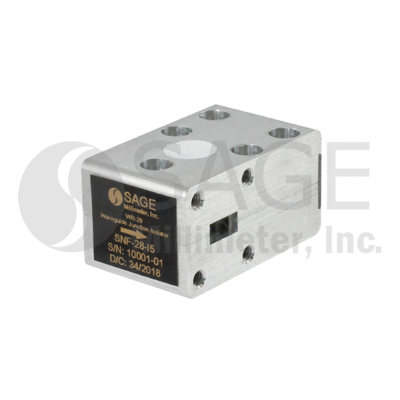

SNF-28-I5Datasheet26.5 GHz40.0 GHz0.50 dB17 dB15 dB25 W10 WWR-28 WaveguideIsolator

備考

Remarks
