Waveguide Bulkhead Adapters

メーカー名:Eravant
SAGE Millimeter社の導波管バルクヘッドアダプタは、パネルマウント導波管インターフェイスが必要なアプリケーション向けに提供されています。
これらのアダプターは、高品質と堅牢性を確保するために、精密EDM加工技術により製造されています。
アダプタは、18〜170 GHzの周波数範囲をカバーするために提供されています。

SAGE Millimeter waveguide bulkhead adapters are offered for applications where panel mount waveguide interfaces are required. These adapters are manufactured through a precision EDM machining technique to ensure high quality and ruggedness. The adapters are offered to cover the frequency range from 18 to 170 GHz.

製品仕様

Product Specifications

ModelData sheetMinimum Frequency [GHz]Maximum Frequency [GHz]Insertion LengthWaveguide Size
SWW-0305-SBDatasheet2203300.5"WR-03
SWW-0505-SBDatasheet1402200.5"WR-05
SWW-0605-SBDatasheet1101700.5"WR-06
SWW-0805-SBDatasheet901400.5"WR-08
SWW-1005-SBDatasheet751100.5"WR-10
SWW-1205-SBDatasheet60900.5"WR-12
SWW-1505-SBDatasheet50750.5"WR-15
SWW-1905-SBDatasheet40600.5"WR-19
SWW-2205-SBDatasheet33500.5"WR-22
SWW-2205-SB-599Datasheet33500.5"WR-22
SWW-2805-SBDatasheet26.5400.5"WR-28

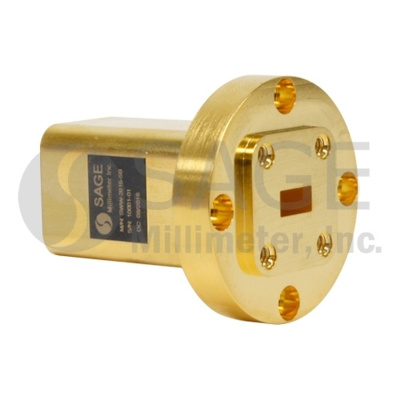

SWW-2815-SBDatasheet26.5401.5"WR-28
SWW-3405-SBDatasheet22330.5"WR-34

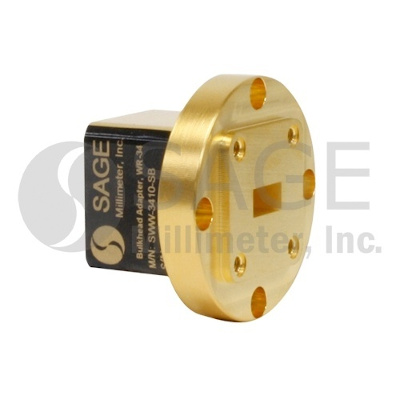

SWW-3410-SBDatasheet22331.0"WR-34
SWW-4205-SBDatasheet1826.50.5"WR-42
