波形モジュール〔Waveform Module〕(WM)

メーカー名:Euvis, Inc.
WM401-MuxDAC評価用ボード-データサンプリングレートの1/64〜31/64のサンプリングクロックの分数の周波数でCW正弦波形を生成します。
WM401は、USBインターフェースを介してPCから制御できます。
このモジュールは、12ビットの振幅分解能を持つMUXDAC、MD652DまたはMD662Hで構成されています。
モジュールは、2 GHz〜4 GHzでクロック供給できます。
4 GHzクロックでのサンプリングレートは、MD652Dでは4 GSPS、MD662Hでは8 GSPSです。
ラティスSC LFSC3GA25E-7FN900CES FPGAが搭載されており、CW正弦波のみを生成するようにプログラムされており、再プログラミングはできません。 または複雑な波形生成には、Euvis任意波形発生器(AWG)を使用してください。
WM401は、12VウォールマウントACアダプターを搭載しています。

The WM401 - MuxDAC Evaluation Board - generates CW sinusoidal waveforms at frequencies of fractions of the sampling clock, from 1/64 to 31/64 of the data sampling rate.
The WM401 can be controlled by a PC via a USB interface.
The module comprises a MUXDAC, MD652D or MD662H, which has 12-bit amplitude resolution.
The module can be clocked from 2 GHz to 4 GHz.
At a 4 GHz clock, the sampling rate is 4 GSPS for the MD652D and 8 GSPS for the MD662H.
It is equipped with a Lattice SC LFSC3GA25E-7FN900CES FPGA, which is programmed to generate CW sinusoidal waveforms only and is not for re-programming. or complex waveform generation, please use the Euvis arbitrary waveform generators (AWG).
The WM401 is powered by a 12V wall-mount AC adapter.

製品仕様

Product Specifications

ModelWM401
Data sheetDatasheet
長さ〔Length〕5.500インチ
幅〔Width〕6.375インチ
高さ〔Height〕1.75インチ(ヒートシンクなし)(0.6インチ(ヒートシンクなし))
重量〔Weight〕1ポンド未満

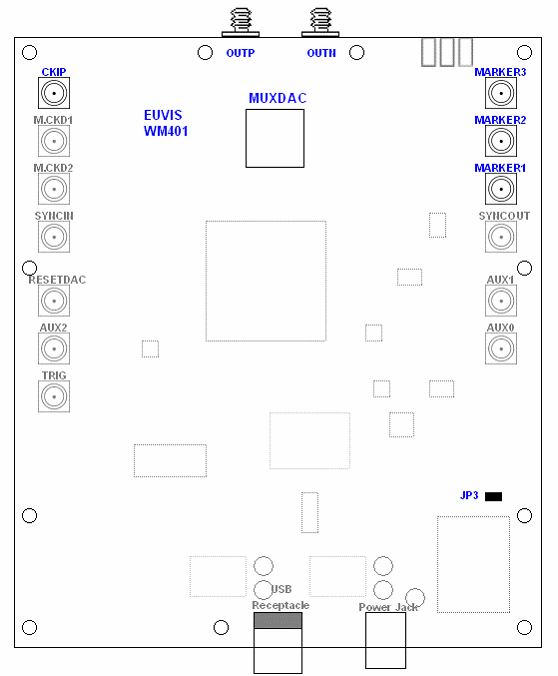

11 マウント穴の場所(ミル単位の座標)
(原点は左下隅にあります)
250、1375

250、6125

250、3875

250、250

1750,6125

2000,250

3750,6125

5250、250

5250、1375

5250、3875

5250、6125
