5G、VSATおよびポイントツーポイント無線アプリケーションの高出力MMICアンプ

5G、VSATおよびポイントツーポイント無線アプリケーションの高出力MMICアンプ
〔5G, VSAT and Point-to-Point Radio Applications High Power MMIC Amplifiers〕

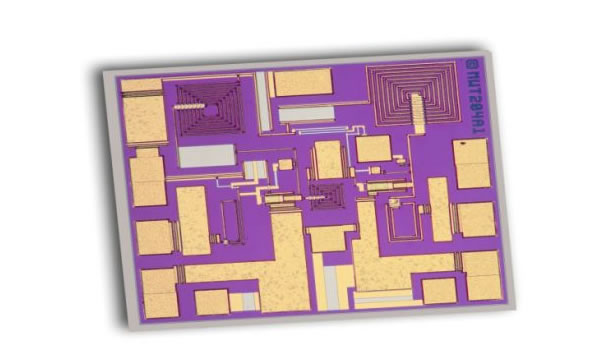

MMICとは、ガリウム・ヒ素やシリコンなどの半導体基盤にトランジスタなどの能動素子と受動素子（抵抗、キャパシタ、インダクタ）およびFET，マイクロ波整合回路線路、バイアス線路、エアブリッジ、バイアホールによって構成されているマイクロ波及びミリ波などの高周波集積回路です。

製品仕様　

Product Specifications

Model	Freq Range (min) [GHz]	Freq Range (max) [GHz]	DC Power [W]	Gain Typ/Min [dB]	P-1 [dBm]	P-3 [dBm]	IM3 [dBc]	OIP3 [dBm]	In/Out Return Loss [dB]
MMA-172135-M5 23	17	21	-	27	35	-	-45	42.5	12
MMA-212734D-M5 2 3 *5	21	27	-	25	34	-	-40	-	15/12
MMA-243033D-M5 *4	24	30	-	23	34	34.5	-	-	8/10
MMA-243034D-M5	24	30	-	23	34	34.5	-	-	8/10
MMA-273334D-M5	27	33	-	26	33	34	-	-	10
MMA-273336	27	33	13.2 (6V 2.2A)	22	35.5	36.5	36	38	10
MMA-273336-R5 *1	27	33	13.2 (6V 2.2A)	22	35.5	36.5	36	38	10
MMA-273336-M5 *2	27	33	13.2 (6V 2.2A)	22	35.5	36.5	36	38	10
MMA-273336D-M5 *2	27	33	13.2 (6V 2.2A)	22	35.5	36.5	36	38	10
MMA-374030-R5 13	37	40	10.8W (6V 1.8A)	24	31	32	39 (AT +18dBm per tone)	38 (AT +18dBm per tone)	10
MMA-374030-M5 23	37	40	10.8W (6V 1.8A)	24	31	32	39 (AT +18dBm per tone)	38 (AT +18dBm per tone)	10

備考　

Remarks

DC Power [W] To maintain IM3 IM3 @Po=20dBm/tone OIP3 @Po=20dBm/tone

*1 古いデザインは新しいデザインには推奨されません。
*1 Old package not recommended for new design,

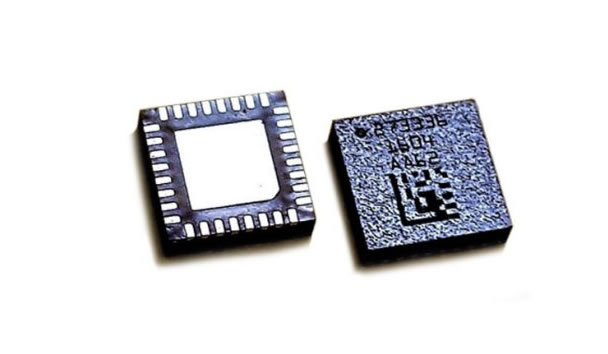

*2 新しいデザインに推奨される新しいパッケージ
*2 New package recommended for new design
*3 このモデルのチップバージョンが利用可能です。
*3 Chip version of this model is available,
*4 MMA-243033D-M5はMMA-243034D-M5に置き換えられました。
*4 MMA-243033D-M5 replaced with MMA-243034D-M5.
*5 MMA-212735D-M5はMMA-212734D-M5に置き換えられました。
*5 MMA-212735D-M5 replaced with MMA-212734D-M5.

特注品につきましては弊社営業までお問い合わせください。
