進行波アンプ〔Traveling Wave Amplifiers〕

メーカー名:MicroWave Technology, Inc.
進行波増幅器〔Traveling Wave Amplifiers〕

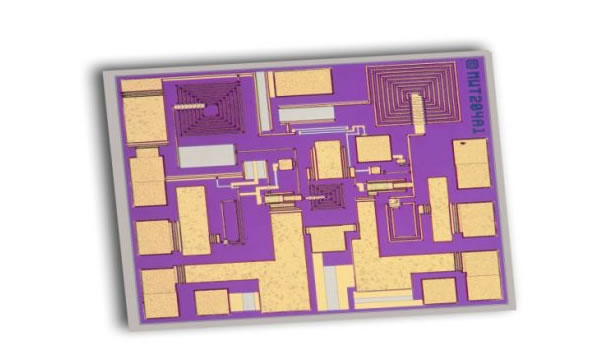

MMICとは、ガリウム・ヒ素やシリコンなどの半導体基盤にトランジスタなどの能動素子と受動素子(抵抗、キャパシタ、インダクタ)およびFET、マイクロ波整合回路線路、バイアス線路、エアブリッジ、バイアホールによって構成されているマイクロ波及びミリ波などの高周波集積回路です。

製品仕様

Product Specifications

ModelData sheetFreq Range (min)[GHz]Freq Range (max)[GHz]DC Power [W] To maintain IM3Gain [dB]P-1 [dBm]P-3 [dBm]Gain Flatness [dB]OIP3 [dBm] @Po=10dBm/toneIn/Out Return Loss [dB]
MMA-005022BDatasheet30KHz501.4 (7V 0.2A)15.52224+/- 13710
MMA-005022-M4Datasheet30KHz501.4 (7V 0.2A)15.52224+/- 13710
MMA-012030Datasheet0.1206 (12V 0.5A)12.52729+/- 0.53710
MMA-012727Datasheet0.126.53.5W (10V 0.35A)12.52627+/- 0.53511
MMA-012727-M4
*2
Datasheet0.126.53.5W (10V 0.35A)12.52627+/- 0.53511

備考

Remarks

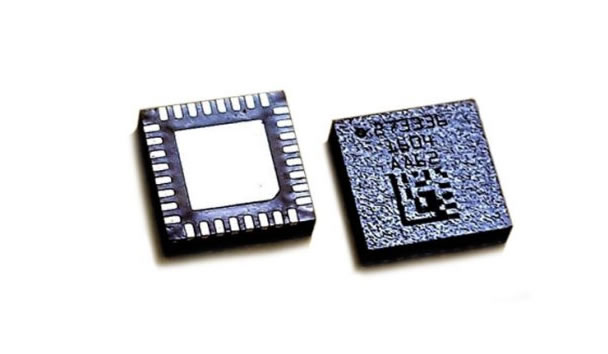

*2) New package recommended for new design.
