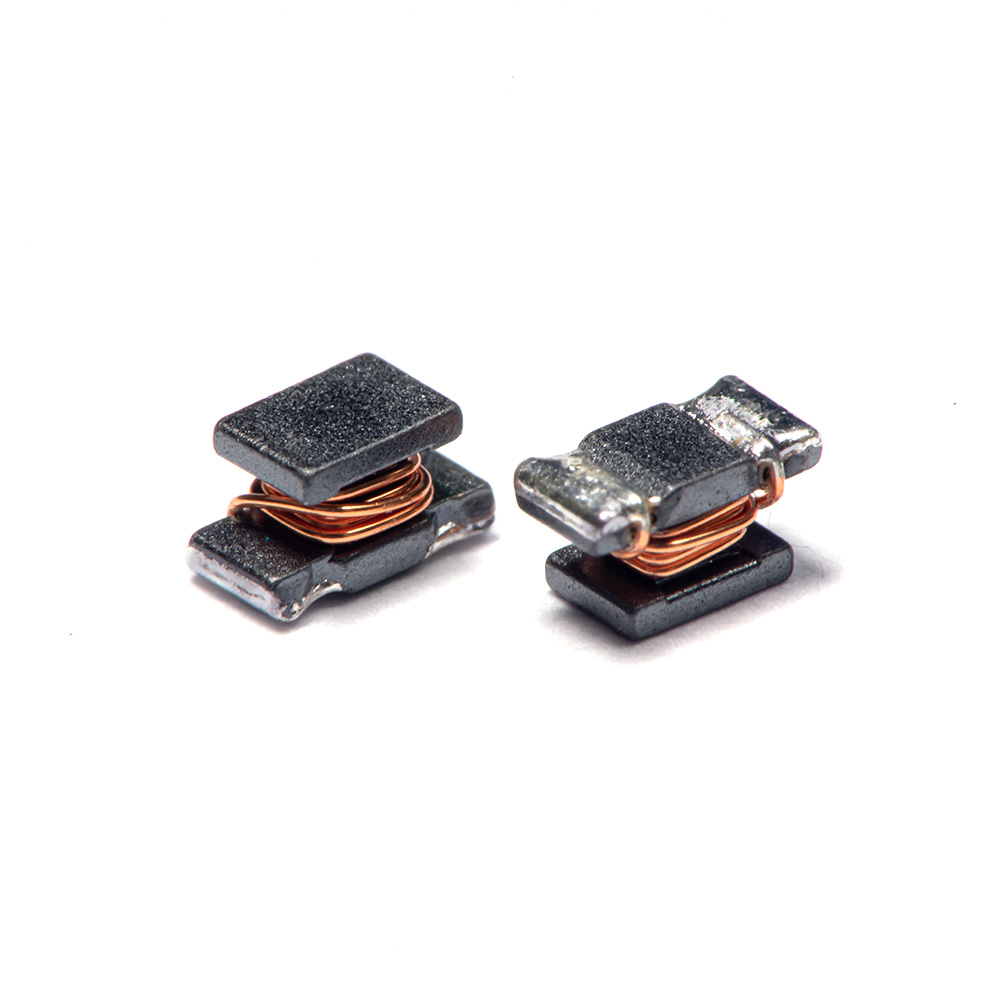

SMDパワーインダクタ〔SMD Power Inductor〕SQ

高性能フェライトボディの銅線巻線と端子への直接接続により、指定されたインダクタンスが提供され、DC抵抗が低くなり、定格電流が高くなります。
SMDパワーインダクタ非シールドは、小規模および中規模の電力回路アプリケーションに使用できます。
インダクタの端子としてメタライズまたはリードフレームを使用し、SMTプロセスで利用可能な優れたはんだ付け能力とはんだ付け熱に対する耐性を備えています。
Copper wire winding on high performance ferrite body & direct connect to terminals offer specified inductance with lower DC resistance, higher current rating.
SMD power inductor Non-shielded is available for small & median power circuit application.
It use metalizes or lead frame as terminals of inductor with excellent solder ability & resistance to soldering heat ability available for SMT process.

製品仕様

Product Specifications

Part no.L*W*T [mm]Inductance [µH]RDC [Ω]Specification
SQ3216R47M33.2*1.6*1.850.470.21Datasheet
SQ3216R33M33.2*1.6*1.850.330.16Datasheet
SQ3216R22M33.2*1.6*1.850.220.14Datasheet
SQ3216R12M33.2*1.6*1.850.120.112Datasheet
SQ32164R7M33.2*1.6*1.854.70.91Datasheet
SQ3216470K33.2*1.6*1.854711.2Datasheet
SQ32162R2M33.2*1.6*1.852.20.574Datasheet
SQ3216270K33.2*1.6*1.85274.5Datasheet
SQ3216220K33.2*1.6*1.85224.2Datasheet
SQ32161R0M33.2*1.6*1.8510.392Datasheet
SQ3216101K33.2*1.6*1.8510016.8Datasheet
SQ3216100K33.2*1.6*1.85101.82Datasheet
SQ32258R2ML3.2*2.5*28.20.45Datasheet
SQ3225820KL3.2*2.5*2825.6Datasheet
SQ32256R8ML3.2*2.5*26.80.4Datasheet
SQ3225680KL3.2*2.5*2683.8Datasheet
SQ32255R6ML3.2*2.5*25.60.36Datasheet
SQ3225561KL3.2*2.5*256028Datasheet
SQ3225560KL3.2*2.5*2563.2Datasheet
SQ32254R7ML3.2*2.5*24.70.28Datasheet
SQ3225471KL3.2*2.5*247025Datasheet
SQ3225470KL3.2*2.5*2473Datasheet
SQ32253R9ML3.2*2.5*23.90.25Datasheet
SQ32253R3ML3.2*2.5*23.30.2Datasheet
SQ3225391KL3.2*2.5*239022Datasheet
SQ3225390KL3.2*2.5*2392Datasheet
SQ3225331KL3.2*2.5*233016.5Datasheet
SQ3225330KL3.2*2.5*2331.85Datasheet
SQ32252R7ML3.2*2.5*22.70.18Datasheet
SQ32252R2ML3.2*2.5*22.20.15Datasheet
SQ3225271KL3.2*2.5*227014.8Datasheet
SQ3225270KL3.2*2.5*2271.6Datasheet
SQ3225221KL3.2*2.5*222011.8Datasheet
SQ3225220KL3.2*2.5*2221.3Datasheet
SQ32251R8ML3.2*2.5*21.80.14Datasheet
SQ32251R5ML3.2*2.5*21.50.13Datasheet
SQ32251R2ML3.2*2.5*21.20.12Datasheet
SQ32251R0ML3.2*2.5*210.1Datasheet
SQ3225181KL3.2*2.5*218010.2Datasheet
SQ3225180KL3.2*2.5*2181.1Datasheet
SQ3225151KL3.2*2.5*21509.2Datasheet
SQ3225150KL3.2*2.5*2151Datasheet
SQ3225121KL3.2*2.5*21207Datasheet
SQ3225120KL3.2*2.5*2120.7Datasheet
SQ3225101KL3.2*2.5*21006.5Datasheet
SQ3225100KL3.2*2.5*2100.65Datasheet
SQ45328R2ML4.5*3.2*2.68.20.25Datasheet
SQ4532821KL4.5*3.2*2.682020Datasheet
SQ4532820KL4.5*3.2*2.6822.2Datasheet
SQ45326R8ML4.5*3.2*2.66.80.2Datasheet
SQ4532681KL4.5*3.2*2.668016.8Datasheet
SQ4532680KL4.5*3.2*2.6682.1Datasheet
SQ45325R6ML4.5*3.2*2.65.60.18Datasheet
SQ4532561KL4.5*3.2*2.656015.5Datasheet
SQ4532560KL4.5*3.2*2.6561.6Datasheet
SQ45324R7ML4.5*3.2*2.64.70.15Datasheet
SQ4532471KL4.5*3.2*2.647014.2Datasheet
SQ4532470KL4.5*3.2*2.6471.5Datasheet
SQ45323R9ML4.5*3.2*2.63.90.14Datasheet
SQ45323R3ML4.5*3.2*2.63.30.13Datasheet
SQ4532391KL4.5*3.2*2.639013Datasheet
SQ4532390KL4.5*3.2*2.6391.3Datasheet
SQ4532331KL4.5*3.2*2.633011.5Datasheet
SQ4532330KL4.5*3.2*2.6331.1Datasheet
SQ45322R7ML4.5*3.2*2.62.70.12Datasheet
SQ45322R2ML4.5*3.2*2.62.20.11Datasheet
SQ4532271KL4.5*3.2*2.62708Datasheet
SQ4532270KL4.5*3.2*2.6270.9Datasheet
SQ4532222KL4.5*3.2*2.6220047Datasheet
SQ4532221KL4.5*3.2*2.62205.4Datasheet
SQ4532220KL4.5*3.2*2.6220.7Datasheet
SQ45321R8ML4.5*3.2*2.61.80.1Datasheet
SQ45321R5ML4.5*3.2*2.61.50.09Datasheet
SQ45321R0ML4.5*3.2*2.610.08Datasheet
SQ4532182KL4.5*3.2*2.6180044Datasheet
SQ4532181KL4.5*3.2*2.61804.5Datasheet
SQ4532180ML4.5*3.2*2.6180.6Datasheet
SQ4532152KL4.5*3.2*2.6150038.5Datasheet
SQ4532151KL4.5*3.2*2.61503.7Datasheet
SQ4532150ML4.5*3.2*2.6150.5Datasheet
SQ4532122KL4.5*3.2*2.6120033.5Datasheet
SQ4532121KL4.5*3.2*2.61203Datasheet
SQ4532120ML4.5*3.2*2.6120.42Datasheet
SQ4532102KL4.5*3.2*2.6100030Datasheet
SQ4532101KL4.5*3.2*2.61002.5Datasheet
SQ4532100ML4.5*3.2*2.6100.3Datasheet
SQ5650R47ML5.7*5*4.70.470.018Datasheet
SQ5650900KL5.7*5*4.7901.19Datasheet
SQ5650822KL5.7*5*4.78200125Datasheet
SQ56506R8ML5.7*5*4.76.80.1Datasheet
SQ5650682KL5.7*5*4.76800100Datasheet
SQ5650681KL5.7*5*4.768011.3Datasheet
SQ5650680KL5.7*5*4.7680.94Datasheet
SQ56504R7ML5.7*5*4.74.70.057Datasheet
SQ5650472KL5.7*5*4.7470061Datasheet
SQ5650471KL5.7*5*4.74707.56Datasheet
SQ5650470KL5.7*5*4.7470.56Datasheet
SQ56503R3ML5.7*5*4.73.30.05Datasheet
SQ5650332KL5.7*5*4.7330050Datasheet
SQ5650331KL5.7*5*4.73306.16Datasheet
SQ5650330KL5.7*5*4.7330.45Datasheet
SQ56502R2ML5.7*5*4.72.20.041Datasheet
SQ5650270KL5.7*5*4.7270.3Datasheet
SQ5650242KL5.7*5*4.7240047Datasheet
SQ5650240KL5.7*5*4.7240.29Datasheet
SQ5650222KL5.7*5*4.7220045Datasheet
SQ5650221KL5.7*5*4.72203.36Datasheet
SQ5650220KL5.7*5*4.7220.27Datasheet
SQ56501R5ML5.7*5*4.71.50.031Datasheet
SQ56501R0ML5.7*5*4.710.027Datasheet
SQ5650152KL5.7*5*4.7150030.1Datasheet
SQ5650151KL5.7*5*4.71502.66Datasheet
SQ5650150KL5.7*5*4.7150.21Datasheet
SQ5650122KL5.7*5*4.7120018Datasheet
SQ5650121KL5.7*5*4.71201.85Datasheet
SQ5650120KL5.7*5*4.7120.2Datasheet
SQ5650103KL5.7*5*4.710000140Datasheet
SQ5650102KL5.7*5*4.7100014.4Datasheet
SQ5650101KL5.7*5*4.71001.2Datasheet
SQ5650100ML5.7*5*4.7100.13Datasheet

備考

Remarks

ABC台湾エレクトロニクス社は、チップインダクタ、非シールドパワーインダクタ、シールドパワーインダクタ、セミシールドパワーインダクタ、大電流パワーインダクタ、コモンモードラインフィルタなどの幅広いDIPおよびSMDインダクタを供給しています。
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
お問い合わせからアフターフォローまで一貫して当社にお任せ下さい。
