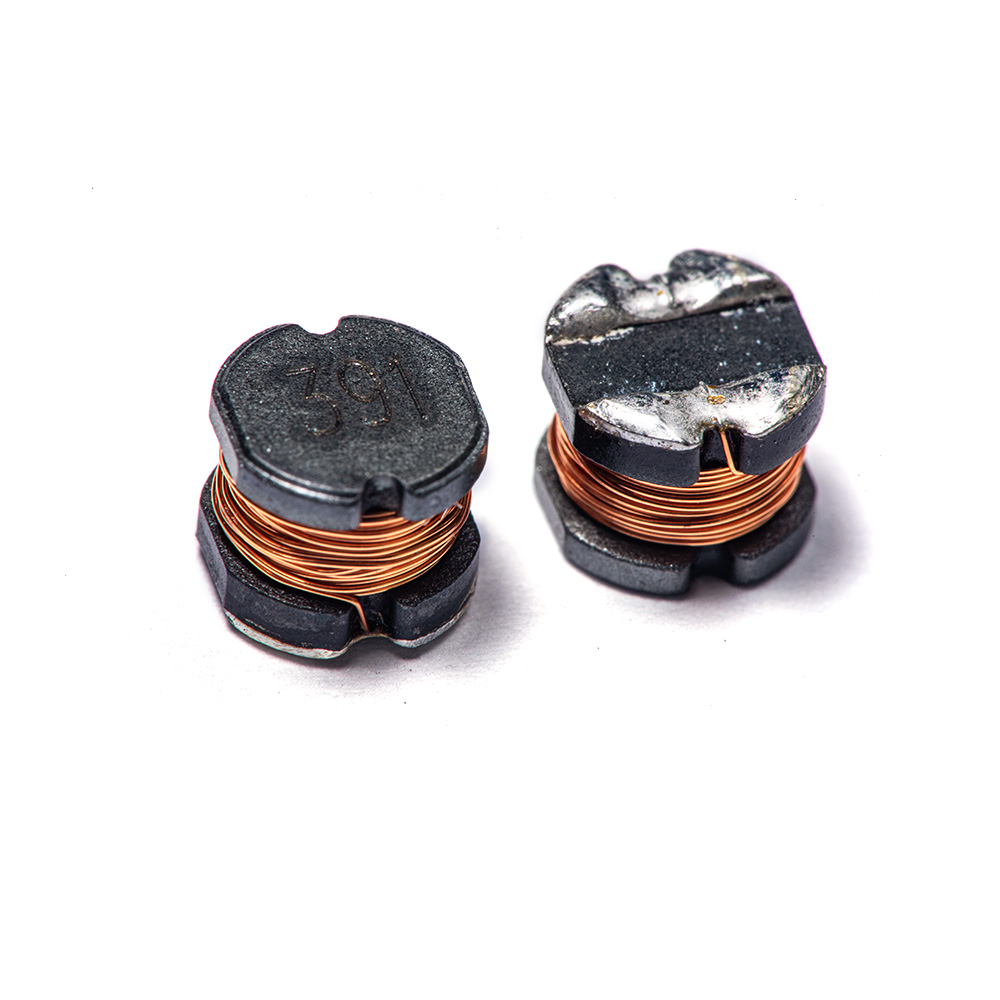

SMDパワーインダクタ〔SMD Power Inductor〕BR
高性能フェライトボディの銅線巻線と端子への直接接続により、指定されたインダクタンスが提供され、DC抵抗が低くなり、定格電流が高くなります。
SMDパワーインダクタ非シールドは、小規模および中規模の電力回路アプリケーションに使用できます。
インダクタの端子としてメタライズまたはリードフレームを使用し、SMTプロセスで利用可能な優れたはんだ付け能力とはんだ付け熱に対する耐性を備えています。
Copper wire winding on high performance ferrite body & direct connect to terminals offer specified inductance with lower DC resistance, higher current rating.
SMD power inductor Non-shielded is available for small & median power circuit application.
It use metalizes or lead frame as terminals of inductor with excellent solder ability & resistance to soldering heat ability available for SMT process.
SMDパワーインダクタ非シールドは、小規模および中規模の電力回路アプリケーションに使用できます。
インダクタの端子としてメタライズまたはリードフレームを使用し、SMTプロセスで利用可能な優れたはんだ付け能力とはんだ付け熱に対する耐性を備えています。
Copper wire winding on high performance ferrite body & direct connect to terminals offer specified inductance with lower DC resistance, higher current rating.
SMD power inductor Non-shielded is available for small & median power circuit application.
It use metalizes or lead frame as terminals of inductor with excellent solder ability & resistance to soldering heat ability available for SMT process.
製品仕様
Product Specifications
| Part no. | L*W*T [mm] | Inductance [µH] | RDC [Ω] | Irms [A] | Specification |
|---|---|---|---|---|---|
| BR06048R2ML | 5.6*5.2*4.5 | 8.2 | 0.09 | 2.2 |  |
| BR0604821KL | 5.6*5.2*4.5 | 820 | 5.2 | 0.24 | |
| BR0604820KL | 5.6*5.2*4.5 | 82 | 0.6 | 0.75 | |
| BR06046R8ML | 5.6*5.2*4.5 | 6.8 | 0.08 | 2.4 | |
| BR0604681KL | 5.6*5.2*4.5 | 680 | 4.65 | 0.26 | |
| BR0604680KL | 5.6*5.2*4.5 | 68 | 0.52 | 0.8 | |
| BR06045R6ML | 5.6*5.2*4.5 | 5.6 | 0.075 | 2.6 | |
| BR0604561KL | 5.6*5.2*4.5 | 560 | 4 | 0.3 | |
| BR0604560KL | 5.6*5.2*4.5 | 56 | 0.42 | 0.9 | |
| BR06044R7ML | 5.6*5.2*4.5 | 4.7 | 0.07 | 2.7 | |
| BR0604471KL | 5.6*5.2*4.5 | 470 | 3.3 | 0.33 | |
| BR0604470KL | 5.6*5.2*4.5 | 47 | 0.37 | 1 | |
| BR06043R9ML | 5.6*5.2*4.5 | 3.9 | 0.065 | 2.8 | |
| BR06043R3ML | 5.6*5.2*4.5 | 3.3 | 0.06 | 2.9 | |
| BR0604391KL | 5.6*5.2*4.5 | 390 | 2.48 | 0.38 | |
| BR0604390KL | 5.6*5.2*4.5 | 39 | 0.32 | 1.1 | |
| BR0604331KL | 5.6*5.2*4.5 | 330 | 2.25 | 0.4 | |
| BR0604330KL | 5.6*5.2*4.5 | 33 | 0.25 | 1.2 | |
| BR06042R7ML | 5.6*5.2*4.5 | 2.7 | 0.055 | 3 | |
| BR06042R2ML | 5.6*5.2*4.5 | 2.2 | 0.031 | 3.8 | |
| BR0604271KL | 5.6*5.2*4.5 | 270 | 1.88 | 0.42 | |
| BR0604270YL | 5.6*5.2*4.5 | 27 | 0.22 | 1.25 | |
| BR0604221KL | 5.6*5.2*4.5 | 220 | 1.57 | 0.48 | |
| BR0604220YL | 5.6*5.2*4.5 | 22 | 0.19 | 1.4 | |
| BR06041R5ML | 5.6*5.2*4.5 | 1.5 | 0.024 | 4 | |
| BR06041R2ML | 5.6*5.2*4.5 | 1.2 | 0.02 | 4.4 | |
| BR0604181KL | 5.6*5.2*4.5 | 180 | 1.38 | 0.53 | |
| BR0604180YL | 5.6*5.2*4.5 | 18 | 0.15 | 1.6 | |
| BR0604151KL | 5.6*5.2*4.5 | 150 | 1.1 | 0.57 | |
| BR0604150YL | 5.6*5.2*4.5 | 15 | 0.14 | 1.7 | |
| BR0604121KL | 5.6*5.2*4.5 | 120 | 0.93 | 0.62 | |
| BR0604120ML | 5.6*5.2*4.5 | 12 | 0.12 | 1.9 | |
| BR0604101KL | 5.6*5.2*4.5 | 100 | 0.7 | 0.7 | |
| BR0604100ML | 5.6*5.2*4.5 | 10 | 0.1 | 2.1 | |
備考
Remarks
ABC台湾エレクトロニクス社は、チップインダクタ、非シールドパワーインダクタ、シールドパワーインダクタ、セミシールドパワーインダクタ、大電流パワーインダクタ、コモンモードラインフィルタなどの幅広いDIPおよびSMDインダクタを供給しています。
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
