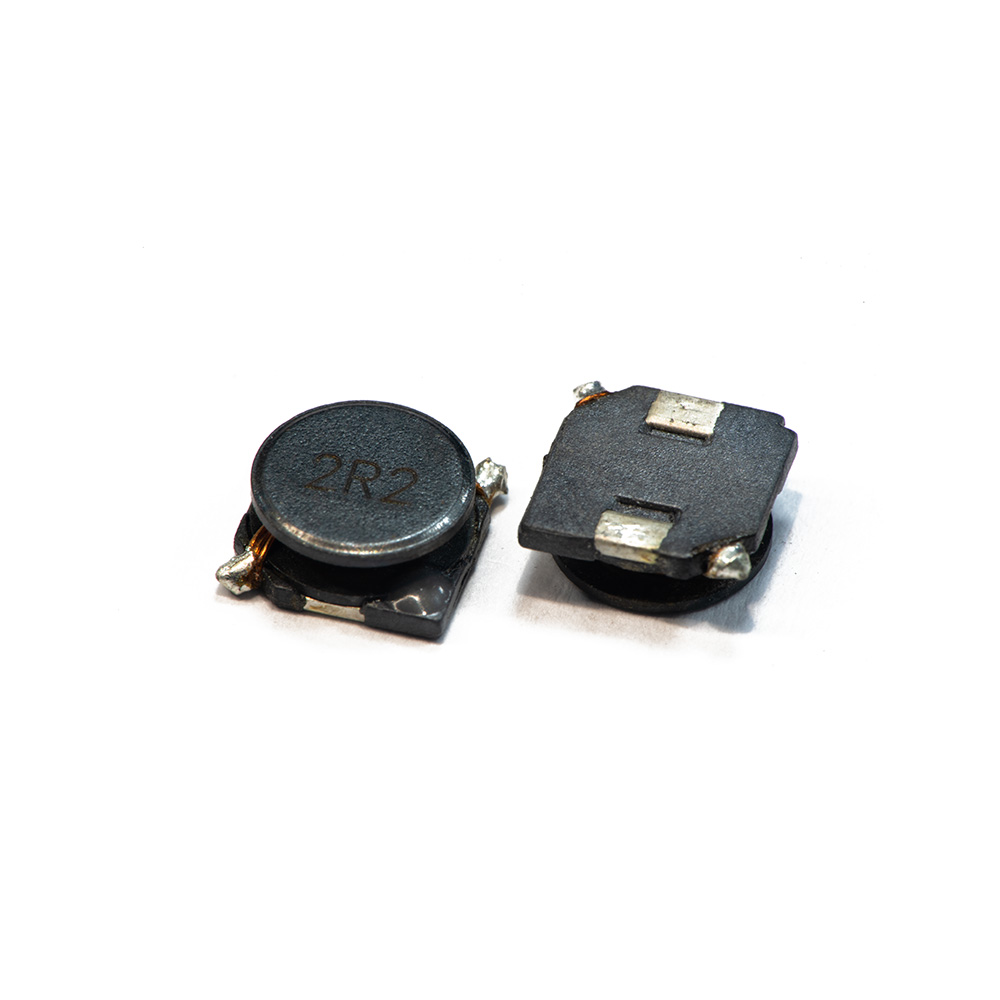

SMDパワーインダクタ〔SMD Power Inductor〕ASB

高性能フェライトボディの銅線巻線と端子への直接接続により、指定されたインダクタンスが提供され、DC抵抗が低くなり、定格電流が高くなります。
SMDパワーインダクタ非シールドは、小規模および中規模の電力回路アプリケーションに使用できます。
インダクタの端子としてメタライズまたはリードフレームを使用し、SMTプロセスで利用可能な優れたはんだ付け能力とはんだ付け熱に対する耐性を備えています。
Copper wire winding on high performance ferrite body & direct connect to terminals offer specified inductance with lower DC resistance, higher current rating.
SMD power inductor Non-shielded is available for small & median power circuit application.
It use metalizes or lead frame as terminals of inductor with excellent solder ability & resistance to soldering heat ability available for SMT process.

製品仕様

Product Specifications

Part no.L*W*T [mm]Inductance [µH]RDC [Ω]Irms [A]Specification
ASB70306R2MLB7*7*36.20.0581.65Datasheet
ASB7030681KLB7*7*36804.350.18Datasheet
ASB7030680KLB7*7*3680.480.58Datasheet
ASB70304R7MLB7*7*34.70.0481.85Datasheet
ASB7030471KLB7*7*34702.80.22Datasheet
ASB7030470KLB7*7*3470.340.7Datasheet
ASB70303R5MLB7*7*33.50.0382.2Datasheet
ASB7030331KLB7*7*33302.20.26Datasheet
ASB7030330MLB7*7*3330.230.85Datasheet
ASB70302R2MLB7*7*32.20.032.6Datasheet
ASB7030221KLB7*7*32201.60.32Datasheet
ASB7030220MLB7*7*3220.161.02Datasheet
ASB70301R5MLB7*7*31.50.0272.75Datasheet
ASB70301R0MLB7*7*310.0223Datasheet
ASB7030151KLB7*7*31500.920.4Datasheet
ASB7030150MLB7*7*3150.1151.2Datasheet
ASB7030101KLB7*7*31000.720.46Datasheet
ASB7030100MLB7*7*3100.0751.5Datasheet
ASB70456R8MLB7*7*4.56.80.0542.25Datasheet
ASB7045681KLB7*7*4.56802.40.3Datasheet
ASB7045680KLB7*7*4.5680.280.9Datasheet
ASB70454R7MLB7*7*4.54.70.0422.6Datasheet
ASB7045471KLB7*7*4.54701.850.34Datasheet
ASB7045470KLB7*7*4.5470.231Datasheet
ASB70453R3MLB7*7*4.53.30.0362.8Datasheet
ASB7045331KLB7*7*4.53301.240.42Datasheet
ASB7045330MLB7*7*4.5330.151.22Datasheet
ASB70452R2MLB7*7*4.52.20.0323.3Datasheet
ASB7045221KLB7*7*4.52200.930.5Datasheet
ASB7045220MLB7*7*4.5220.1251.4Datasheet
ASB70451R5MLB7*7*4.51.50.0273.5Datasheet
ASB70451R2MLB7*7*4.51.20.0223.8Datasheet
ASB7045151KLB7*7*4.51500.580.62Datasheet
ASB7045150MLB7*7*4.5150.0861.6Datasheet
ASB7045102KLB7*7*4.5100040.22Datasheet
ASB7045101KLB7*7*4.51000.430.75Datasheet
ASB7045100MLB7*7*4.5100.072Datasheet
ASB13056R8YLB12.7*12.7*4.86.80.0244.3Datasheet
ASB1305681KLB12.7*12.7*4.86801.40.6Datasheet
ASB1305680MLB12.7*12.7*4.80.680.1651.65Datasheet
ASB13054R6YLB12.7*12.7*4.84.60.0185.2Datasheet
ASB1305471KLB12.7*12.7*4.84701.150.67Datasheet
ASB1305470MLB12.7*12.7*4.8470.131.9Datasheet
ASB13053R5YLB12.7*12.7*4.83.50.0166Datasheet
ASB1305331KLB12.7*12.7*4.83300.70.85Datasheet
ASB1305330MLB12.7*12.7*4.8330.0852.5Datasheet
ASB13052R5YLB12.7*12.7*4.82.50.0147.2Datasheet
ASB1305221KLB12.7*12.7*4.82200.51Datasheet
ASB1305220MLB12.7*12.7*4.8220.0622.9Datasheet
ASB1305151KLB12.7*12.7*4.81500.381.2Datasheet
ASB1305150MLB12.7*12.7*4.8150.0463.3Datasheet
ASB1305102KLB12.7*12.7*4.810002.350.46Datasheet
ASB1305101KLB12.7*12.7*4.81000.2551.4Datasheet
ASB1305100MLB12.7*12.7*4.8100.0373.6Datasheet
ASB1806681KLB18.2*14*6.66801.20.7Datasheet
ASB1806680MLB18.2*14*6.6680.132.1Datasheet
ASB18065R6MLB18.2*14*6.65.60.0156.4Datasheet
ASB1806471KLB18.2*14*6.64700.820.8Datasheet
ASB1806470MLB18.2*14*6.6470.0952.5Datasheet
ASB18063R3MLB18.2*14*6.63.30.00987.6Datasheet
ASB1806331KLB18.2*14*6.63300.581Datasheet
ASB1806330MLB18.2*14*6.6330.0683Datasheet
ASB18062R2MLB18.2*14*6.62.20.00689Datasheet
ASB1806221KLB18.2*14*6.62200.421.1Datasheet
ASB1806220MLB18.2*14*6.6220.0453.6Datasheet
ASB18061R0MLB18.2*14*6.610.00410Datasheet
ASB1806151KLB18.2*14*6.61500.271.4Datasheet
ASB1806150MLB18.2*14*6.6150.0354.3Datasheet
ASB1806102KLB18.2*14*6.610001.80.5Datasheet
ASB1806101KLB18.2*14*6.61000.191.7Datasheet
ASB1806100MLB18.2*14*6.6100.0255.3Datasheet
ASB2207R80MLB22*15*70.80.002316Datasheet
ASB22078R2MLB22*15*78.20.01557Datasheet
ASB2207820KLB22*15*7820.1442.2Datasheet
ASB22076R8MLB22*15*76.80.01427.5Datasheet
ASB2207680KLB22*15*7680.1122.4Datasheet
ASB22075R6MLB22*15*75.60.01247.8Datasheet
ASB2207560KLB22*15*7560.09652.6Datasheet
ASB22074R7MLB22*15*74.70.00888.5Datasheet
ASB2207470KLB22*15*7470.09122.8Datasheet
ASB22073R3MLB22*15*73.30.00789Datasheet
ASB2207390KLB22*15*7390.0653.2Datasheet
ASB2207330YLB22*15*7330.05843.4Datasheet
ASB22072R7MLB22*15*72.70.00710Datasheet
ASB2207270YLB22*15*7270.04353.8Datasheet
ASB2207220YLB22*15*7220.03944Datasheet
ASB22071R8MLB22*15*71.80.004513Datasheet
ASB22071R2MLB22*15*71.20.003215Datasheet
ASB2207180YLB22*15*7180.0334.6Datasheet
ASB2207150YLB22*15*7150.02885Datasheet
ASB2207120YLB22*15*7120.02365.5Datasheet
ASB2207101KLB22*15*71000.1682Datasheet
ASB2207100MLB22*15*7100.01726.5Datasheet

備考

Remarks

ABC台湾エレクトロニクス社は、チップインダクタ、非シールドパワーインダクタ、シールドパワーインダクタ、セミシールドパワーインダクタ、大電流パワーインダクタ、コモンモードラインフィルタなどの幅広いDIPおよびSMDインダクタを供給しています。
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
