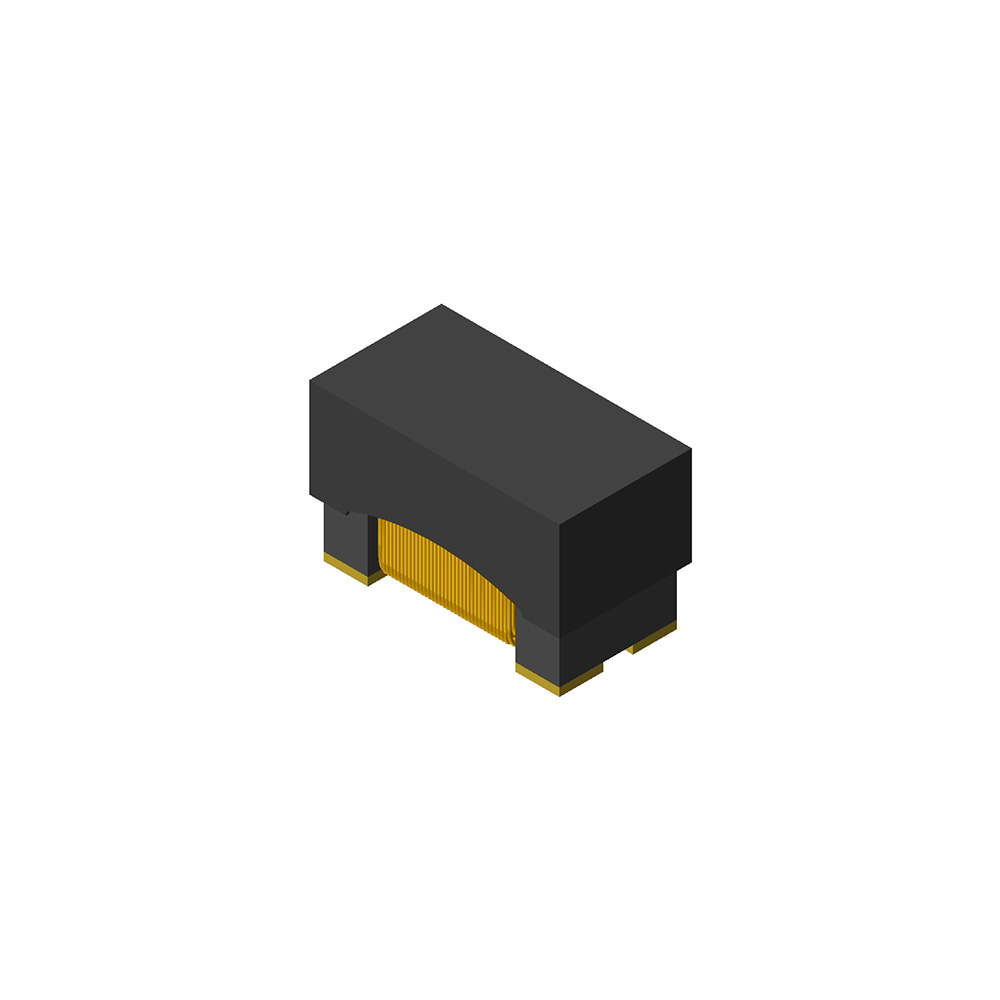

SMDラインフィルター〔SMD Line Filter〕PWC

Bifilar or separated winding on closed magnetic path through core with balance matching offer excellent impedance vs frequency characteristics is good for suppression common mode noise.

製品仕様

Product Specifications

Part no.L*W*T [mm]RDC [Ω]Specification
PWC0603ST900S1.6*0.85*1.10.145Datasheet
PWC0603ST450S1.6*0.85*1.10.11Datasheet
PWC0603ST251S1.6*0.85*1.10.28Datasheet
PWC0603ST220S1.6*0.85*1.10.08Datasheet
PWC0603ST181S1.6*0.85*1.10.21Datasheet
PWC0603ST121S1.6*0.85*1.10.175Datasheet
PWC0805HT900S2*1.2*10.4Datasheet
PWC0805HT670S2*1.2*10.35Datasheet
PWC0805HT181S2*1.2*10.5Datasheet
PWC0805HT121S2*1.2*10.45Datasheet
PWC0805ST900S2*1.2*1.20.35Datasheet
PWC0805ST670S2*1.2*1.20.25Datasheet
PWC0805ST361S2*1.2*1.20.45Datasheet
PWC0805ST261S2*1.2*1.20.4Datasheet
PWC0805ST181S2*1.2*1.20.35Datasheet
PWC0805ST121S2*1.2*1.20.3Datasheet
PWC1206ST900S3.2*1.6*1.90.3Datasheet
PWC1206ST601S3.2*1.6*1.90.8Datasheet
PWC1206ST261S3.2*1.6*1.90.5Datasheet
PWC1206ST222S3.2*1.6*1.91.2Datasheet
PWC1206ST161S3.2*1.6*1.90.4Datasheet
PWC1206ST102S3.2*1.6*1.91Datasheet

備考

Remarks

ABC台湾エレクトロニクス社は、チップインダクタ、非シールドパワーインダクタ、シールドパワーインダクタ、セミシールドパワーインダクタ、大電流パワーインダクタ、コモンモードラインフィルタなどの幅広いDIPおよびSMDインダクタを供給しています。
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
