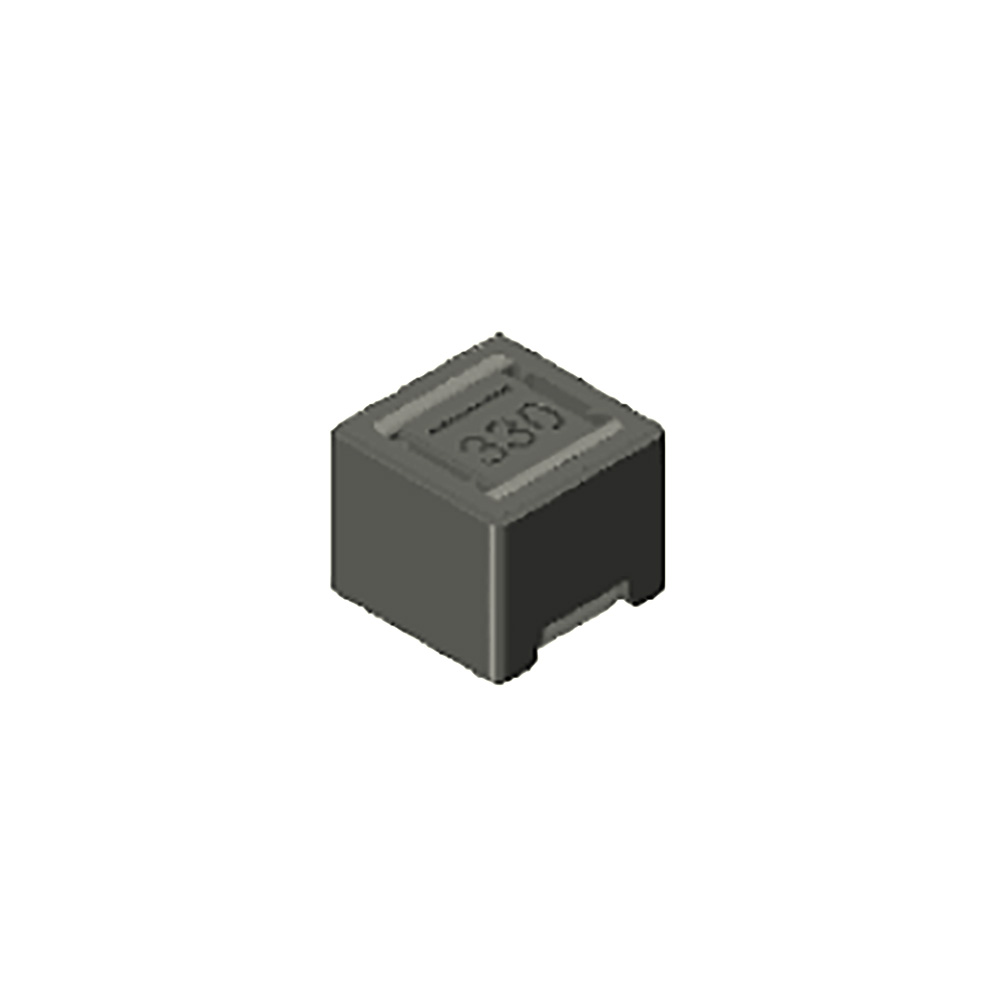

シールド付きSMDパワーインダクタ〔Shielded SMD Power Inductor〕MQS

SMDシールドパワーインダクタは、外側のフェライトリングを使用して磁束を収集します。
インダクタの外側を通る磁路を減らして、他のコンポーネントや回路に影響を与えることができます。
高密度PCBアセンブリに適しています。
SMD shielded power inductor use outside ferrite ring to collect magnetic flux.
It can reduce magnetic path through go outside of inductor to influence other component or circuit.
It is good for high density PCB assembly.

製品仕様

Product Specifications

Part no.L*W*T [mm]Inductance [µH]RDC [Ω]Irms [A]Specification
MQS3228680YLB3.3*3.3*2.8681.750.38Datasheet
MQS3228470YLB3.3*3.3*2.8470.950.52Datasheet
MQS3228330YLB3.3*3.3*2.8330.560.68Datasheet
MQS3228220YLB3.3*3.3*2.8220.3350.8Datasheet
MQS3228150YLB3.3*3.3*2.8150.290.9Datasheet
MQS3228101YLB3.3*3.3*2.81002.550.3Datasheet
MQS3228100YLB3.3*3.3*2.8100.21.1Datasheet
MQS5228821MLB5.2*5.2*2.88207.90.22Datasheet
MQS52286R8YLB5.2*5.2*2.84.70.0562.8Datasheet
MQS5228681MLB5.2*5.2*2.86805.70.26Datasheet
MQS5228680MLB5.2*5.2*2.8680.550.9Datasheet
MQS5228561MLB5.2*5.2*2.85604.70.28Datasheet
MQS52284R7YLB5.2*5.2*2.83.30.0453.2Datasheet
MQS5228471MLB5.2*5.2*2.84704.30.31Datasheet
MQS5228470MLB5.2*5.2*2.8470.361.1Datasheet
MQS52283R3YLB5.2*5.2*2.820.0323.6Datasheet
MQS5228391MLB5.2*5.2*2.83903.40.35Datasheet
MQS5228331MLB5.2*5.2*2.83303.20.36Datasheet
MQS5228330MLB5.2*5.2*2.8330.261.3Datasheet
MQS52282R2YLB5.2*5.2*2.820.0274.1Datasheet
MQS5228271MLB5.2*5.2*2.82702.50.42Datasheet
MQS5228221MLB5.2*5.2*2.822020.46Datasheet
MQS5228220MLB5.2*5.2*2.8220.1931.7Datasheet
MQS52281R2YLB5.2*5.2*2.81.20.0225.2Datasheet
MQS5228181MLB5.2*5.2*2.81801.550.52Datasheet
MQS5228151MLB5.2*5.2*2.81501.470.55Datasheet
MQS5228150MLB5.2*5.2*2.8150.141.8Datasheet
MQS5228121MLB5.2*5.2*2.81201.10.65Datasheet
MQS5228102MLB5.2*5.2*2.810008.70.21Datasheet
MQS5228101MLB5.2*5.2*2.81000.80.7Datasheet
MQS5228100MLB5.2*5.2*2.8100.0852.3Datasheet
MQS68287R7YLB6.8*6.8*2.87.70.073.2Datasheet
MQS68286R4YLB6.8*6.8*2.86.40.063.4Datasheet
MQS6828681MLB6.8*6.8*2.86803.560.35Datasheet
MQS6828680MLB6.8*6.8*2.8680.411.2Datasheet
MQS68285R0YLB6.8*6.8*2.850.0483.8Datasheet
MQS68284R3YLB6.8*6.8*2.84.30.0434Datasheet
MQS6828471MLB6.8*6.8*2.84702.540.45Datasheet
MQS6828470MLB6.8*6.8*2.8470.291.4Datasheet
MQS68283R3YLB6.8*6.8*2.83.30.0334.7Datasheet
MQS6828331MLB6.8*6.8*2.83301.740.55Datasheet
MQS6828330MLB6.8*6.8*2.8330.2051.8Datasheet
MQS68282R5YLB6.8*6.8*2.82.50.034.9Datasheet
MQS6828221MLB6.8*6.8*2.82201.20.6Datasheet
MQS6828220MLB6.8*6.8*2.8220.182Datasheet
MQS6828151MLB6.8*6.8*2.81500.890.8Datasheet
MQS6828150MLB6.8*6.8*2.8150.1452.2Datasheet
MQS6828102MLB6.8*6.8*2.810004.480.3Datasheet
MQS6828101MLB6.8*6.8*2.81000.5551Datasheet
MQS6828100MLB6.8*6.8*2.8100.0842.9Datasheet

備考

Remarks

ABC台湾エレクトロニクス社は、チップインダクタ、非シールドパワーインダクタ、シールドパワーインダクタ、セミシールドパワーインダクタ、大電流パワーインダクタ、コモンモードラインフィルタなどの幅広いDIPおよびSMDインダクタを供給しています。
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
