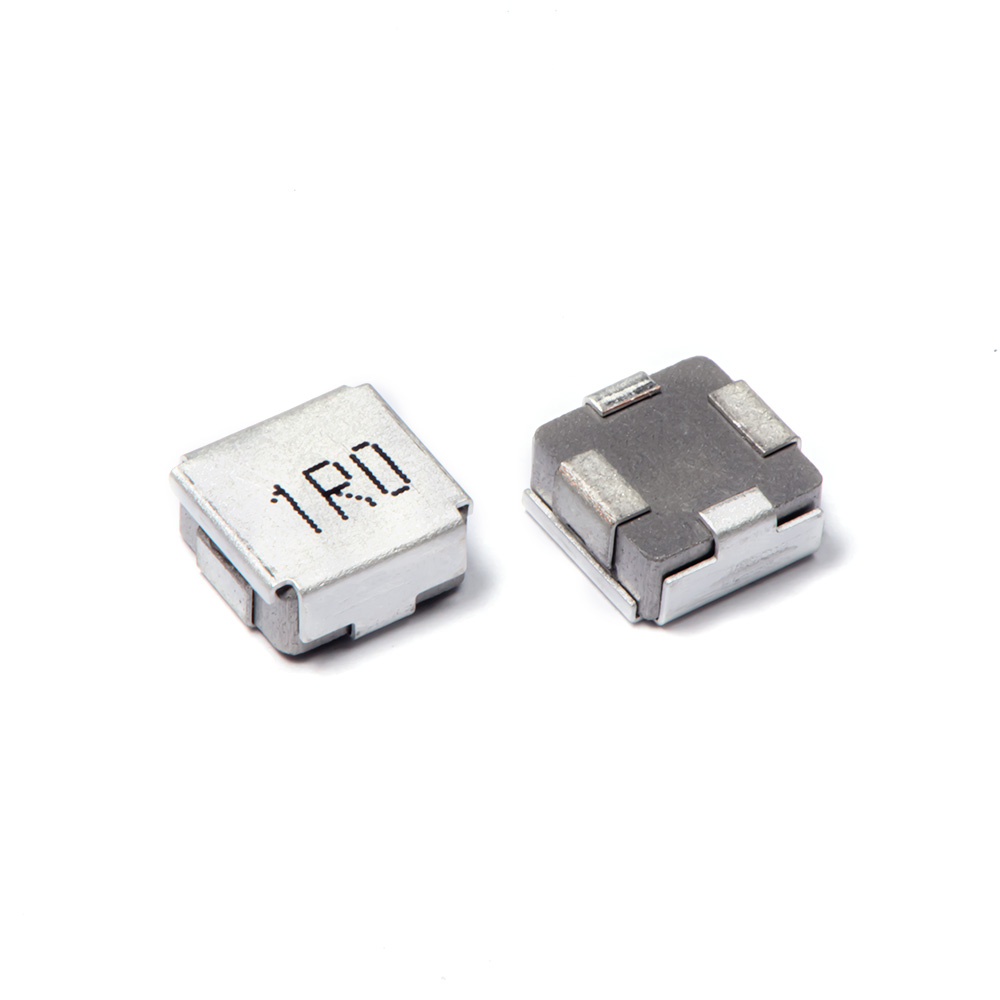

シールド付きSMDパワーインダクタ〔Shielded SMD Power Inductor〕MHS

SMDシールドパワーインダクタは、外側のフェライトリングを使用して磁束を収集します。
インダクタの外側を通る磁路を減らして、他のコンポーネントや回路に影響を与えることができます。
高密度PCBアセンブリに適しています。
SMD shielded power inductor use outside ferrite ring to collect magnetic flux.
It can reduce magnetic path through go outside of inductor to influence other component or circuit.
It is good for high density PCB assembly.

製品仕様

Product Specifications

Part no.L*W*T [mm]Inductance [µH]RDC [Ω]Irms [A]Specification
MHS0735R82MEB7.2*7.2*3.50.820.007814Datasheet
MHS0735R68MEB7.2*7.2*3.50.680.005517.5Datasheet
MHS0735R56MEB7.2*7.2*3.50.560.005518Datasheet
MHS0735R47MEB7.2*7.2*3.50.470.004221Datasheet
MHS0735R33MEB7.2*7.2*3.50.330.003921.5Datasheet
MHS0735R22MEB7.2*7.2*3.50.220.002825.5Datasheet
MHS0735R10MEB7.2*7.2*3.50.10.001734Datasheet
MHS07358R2MEB7.2*7.2*3.58.20.0685Datasheet
MHS07356R8MEB7.2*7.2*3.56.80.065.5Datasheet
MHS07355R6MEB7.2*7.2*3.55.60.065.8Datasheet
MHS07354R7MEB7.2*7.2*3.54.70.046Datasheet
MHS07353R3MEB7.2*7.2*3.53.30.038Datasheet
MHS07352R2MEB7.2*7.2*3.52.20.0210Datasheet
MHS07351R5MEB7.2*7.2*3.51.50.01510Datasheet
MHS07351R0MEB7.2*7.2*3.510.0112Datasheet
MHS0735100MEB7.2*7.2*3.5100.1054Datasheet

備考

Remarks

ABC台湾エレクトロニクス社は、チップインダクタ、非シールドパワーインダクタ、シールドパワーインダクタ、セミシールドパワーインダクタ、大電流パワーインダクタ、コモンモードラインフィルタなどの幅広いDIPおよびSMDインダクタを供給しています。
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
