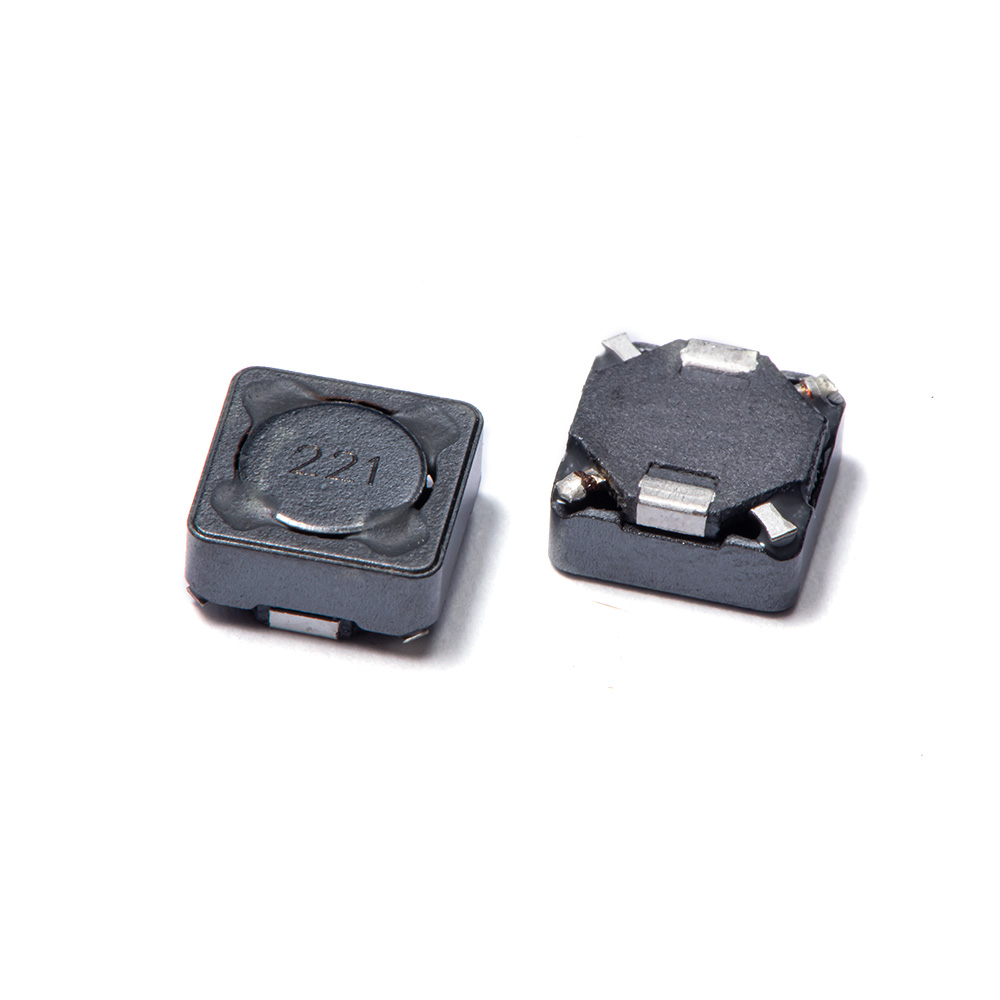

シールド付きSMDパワーインダクタ〔Shielded SMD Power Inductor〕BS

SMDシールドパワーインダクタは、外側のフェライトリングを使用して磁束を収集します。
インダクタの外側を通る磁路を減らして、他のコンポーネントや回路に影響を与えることができます。
高密度PCBアセンブリに適しています。
SMD shielded power inductor use outside ferrite ring to collect magnetic flux.
It can reduce magnetic path through go outside of inductor to influence other component or circuit.
It is good for high density PCB assembly.

製品仕様

Product Specifications

Part no.L*W*T [mm]Inductance [µH]RDC [Ω]Irms [A]Specification
BS0703821MS7.3*7.3*3.58205.20.19Datasheet
BS0703820MS7.3*7.3*3.5820.480.63Datasheet
BS0703681MS7.3*7.3*3.568040.21Datasheet
BS0703680MS7.3*7.3*3.5680.40.72Datasheet
BS0703561MS7.3*7.3*3.55603.50.23Datasheet
BS0703560MS7.3*7.3*3.5560.350.78Datasheet
BS0703471MS7.3*7.3*3.54702.80.26Datasheet
BS0703470MS7.3*7.3*3.5470.320.85Datasheet
BS0703391MS7.3*7.3*3.53902.30.3Datasheet
BS0703390MS7.3*7.3*3.5390.250.95Datasheet
BS0703331MS7.3*7.3*3.533020.33Datasheet
BS0703330MS7.3*7.3*3.5330.221Datasheet
BS0703271MS7.3*7.3*3.52701.70.37Datasheet
BS0703270MS7.3*7.3*3.5270.1851.1Datasheet
BS0703221MS7.3*7.3*3.52201.320.4Datasheet
BS0703220MS7.3*7.3*3.5220.161.2Datasheet
BS0703181MS7.3*7.3*3.51801.150.43Datasheet
BS0703180MS7.3*7.3*3.5180.1251.4Datasheet
BS0703151MS7.3*7.3*3.51500.930.47Datasheet
BS0703150MS7.3*7.3*3.5150.1051.6Datasheet
BS0703121MS7.3*7.3*3.51200.720.53Datasheet
BS0703120MS7.3*7.3*3.5120.0851.9Datasheet
BS0703102MS7.3*7.3*3.510005.80.17Datasheet
BS0703101MS7.3*7.3*3.51000.630.54Datasheet
BS0703100MS7.3*7.3*3.5100.0722.1Datasheet
BS0704821MS7.3*7.3*4.58203.50.22Datasheet
BS0704820MS7.3*7.3*4.5820.40.78Datasheet
BS07046R8MS7.3*7.3*4.56.80.042.8Datasheet
BS0704681MS7.3*7.3*4.56802.80.24Datasheet
BS0704680MS7.3*7.3*4.5680.30.86Datasheet
BS07045R6MS7.3*7.3*4.55.60.0323Datasheet
BS0704561MS7.3*7.3*4.55602.60.26Datasheet
BS0704560MS7.3*7.3*4.5560.240.95Datasheet
BS07044R7MS7.3*7.3*4.54.70.0283.6Datasheet
BS0704471MS7.3*7.3*4.54702.20.29Datasheet
BS0704470MS7.3*7.3*4.5470.211.05Datasheet
BS07043R3MS7.3*7.3*4.53.30.0223.8Datasheet
BS0704391MS7.3*7.3*4.53901.850.32Datasheet
BS0704390MS7.3*7.3*4.5390.191.17Datasheet
BS0704331MS7.3*7.3*4.53301.50.34Datasheet
BS0704330MS7.3*7.3*4.5330.151.35Datasheet
BS07042R2MS7.3*7.3*4.52.20.0184.2Datasheet
BS0704271MS7.3*7.3*4.52701.20.38Datasheet
BS0704270MS7.3*7.3*4.5270.131.45Datasheet
BS0704221MS7.3*7.3*4.52200.950.42Datasheet
BS0704220MS7.3*7.3*4.5220.0961.65Datasheet
BS07041R0MS7.3*7.3*4.510.0135Datasheet
BS0704181MS7.3*7.3*4.51800.820.46Datasheet
BS0704180MS7.3*7.3*4.5180.091.8Datasheet
BS0704151MS7.3*7.3*4.51500.760.48Datasheet
BS0704150MS7.3*7.3*4.5150.0751.9Datasheet
BS0704121MS7.3*7.3*4.51200.550.6Datasheet
BS0704120MS7.3*7.3*4.5120.0622Datasheet
BS0704102MS7.3*7.3*4.510004.10.2Datasheet
BS0704101MS7.3*7.3*4.51000.450.7Datasheet
BS0704100MS7.3*7.3*4.5100.0522.1Datasheet
BS09068R2ML9.9*10.5*68.20.0652.3Datasheet
BS0906822YL9.9*10.5*6820027.510.08Datasheet
BS0906821YL9.9*10.5*68203.070.27Datasheet
BS0906820ML9.9*10.5*6820.350.85Datasheet
BS09066R8ML9.9*10.5*66.80.062.4Datasheet
BS0906682YL9.9*10.5*6680020.70.09Datasheet
BS0906681YL9.9*10.5*66802.780.29Datasheet
BS0906680ML9.9*10.5*6680.320.88Datasheet
BS09065R6ML9.9*10.5*65.60.0552.6Datasheet
BS0906562YL9.9*10.5*6560017.940.1Datasheet
BS0906561YL9.9*10.5*65601.610.4Datasheet
BS0906560ML9.9*10.5*6560.291Datasheet
BS09064R7ML9.9*10.5*64.70.052.7Datasheet
BS0906472YL9.9*10.5*6470016.140.11Datasheet
BS0906471YL9.9*10.5*64701.370.43Datasheet
BS0906470ML9.9*10.5*6470.191.3Datasheet
BS09063R5ML9.9*10.5*63.50.0452.9Datasheet
BS0906392YL9.9*10.5*6390014.290.12Datasheet
BS0906391YL9.9*10.5*63901.240.45Datasheet
BS0906390ML9.9*10.5*6390.1651.4Datasheet
BS0906332YL9.9*10.5*633009.230.16Datasheet
BS0906331YL9.9*10.5*63301.110.46Datasheet
BS0906330ML9.9*10.5*6330.151.45Datasheet
BS09062R7ML9.9*10.5*62.70.043.2Datasheet
BS0906272YL9.9*10.5*627007.990.17Datasheet
BS0906271YL9.9*10.5*62700.990.48Datasheet
BS0906270ML9.9*10.5*6270.1351.5Datasheet
BS0906222YL9.9*10.5*622007.220.18Datasheet
BS0906221YL9.9*10.5*62200.870.53Datasheet
BS0906220ML9.9*10.5*6220.1251.6Datasheet
BS0906182YL9.9*10.5*618006.340.19Datasheet
BS0906181YL9.9*10.5*61800.780.55Datasheet
BS0906180ML9.9*10.5*6180.1151.7Datasheet
BS0906152YL9.9*10.5*615004.290.22Datasheet
BS0906151YL9.9*10.5*61500.50.7Datasheet
BS0906150ML9.9*10.5*6150.11.9Datasheet
BS0906122YL9.9*10.5*612003.920.25Datasheet
BS0906121YL9.9*10.5*61200.460.75Datasheet
BS0906120ML9.9*10.5*6120.0852Datasheet
BS0906103YL9.9*10.5*61000032.970.07Datasheet
BS0906102YL9.9*10.5*610003.440.26Datasheet
BS0906101YL9.9*10.5*61000.40.82Datasheet
BS0906100ML9.9*10.5*6100.082.1Datasheet

備考

Remarks

ABC台湾エレクトロニクス社は、チップインダクタ、非シールドパワーインダクタ、シールドパワーインダクタ、セミシールドパワーインダクタ、大電流パワーインダクタ、コモンモードラインフィルタなどの幅広いDIPおよびSMDインダクタを供給しています。
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
