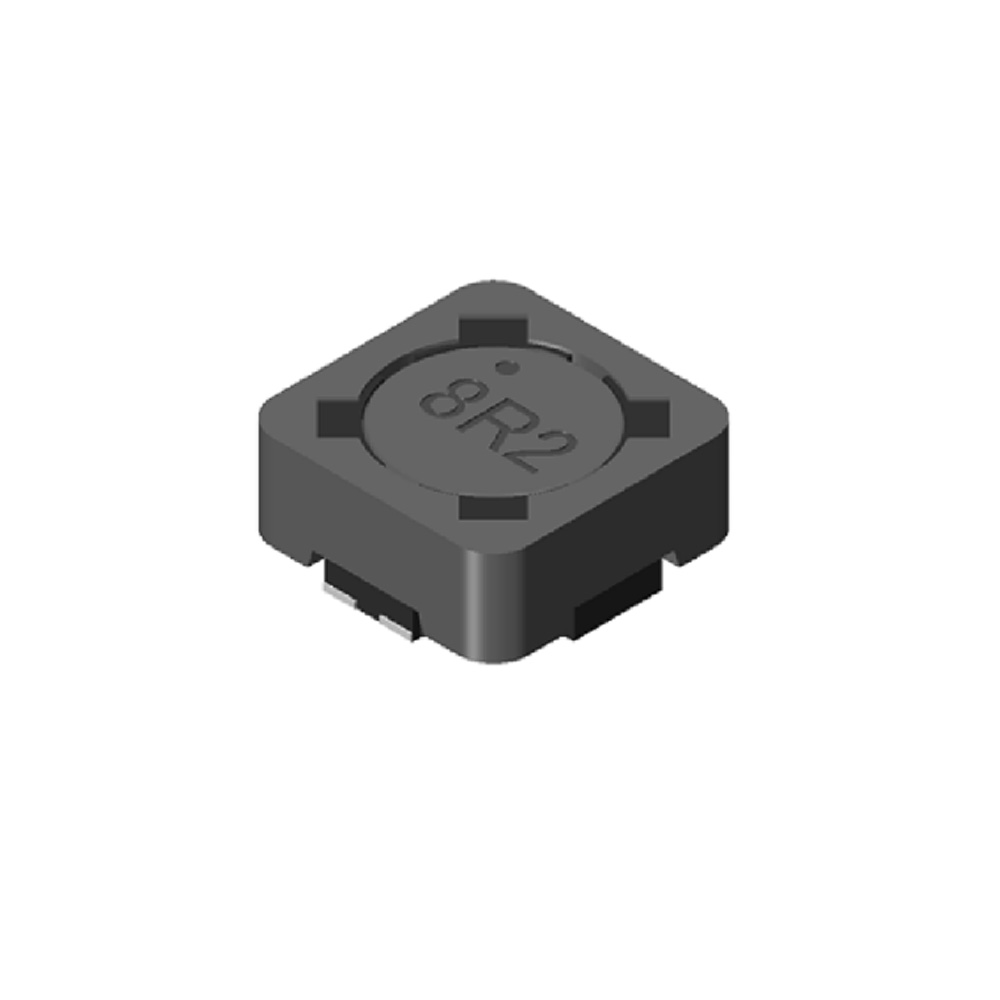

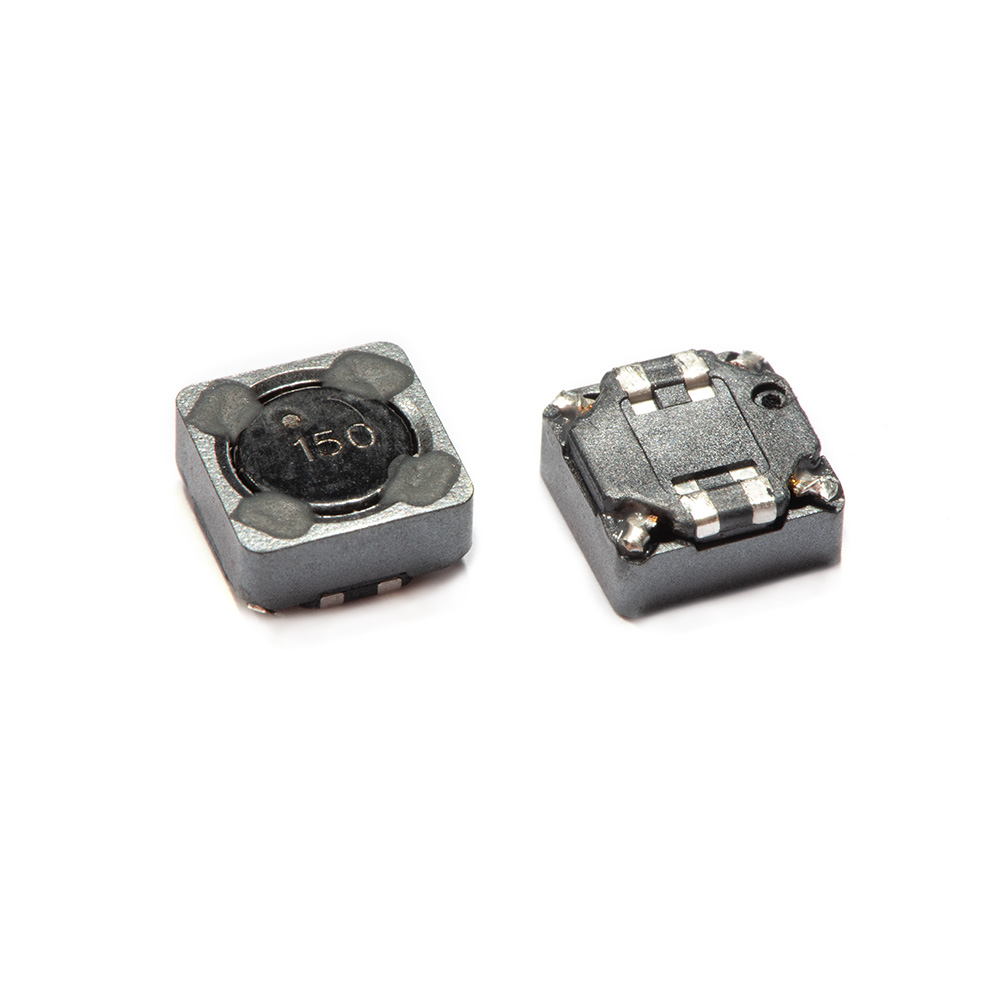

シールド付きSMDパワーインダクタ〔Shielded SMD Power Inductor〕ABF

SMDシールドパワーインダクタは、外側のフェライトリングを使用して磁束を収集します。
インダクタの外側を通る磁路を減らして、他のコンポーネントや回路に影響を与えることができます。
高密度PCBアセンブリに適しています。
SMD shielded power inductor use outside ferrite ring to collect magnetic flux.
It can reduce magnetic path through go outside of inductor to influence other component or circuit.
It is good for high density PCB assembly.

製品仕様

Product Specifications

Part no.L*W*T [mm]Inductance [µH]RDC [Ω]Irms [A]Specification
ABF07038R2MLB7.6*7.6*3.48.20.07722.19Datasheet
ABF0703820MLB7.6*7.6*3.4820.610.86Datasheet
ABF0703680MLB7.6*7.6*3.4680.5070.89Datasheet
ABF0703470MLB7.6*7.6*3.4470.3381.08Datasheet
ABF0703331MLB7.6*7.6*3.43302.160.42Datasheet
ABF0703330MLB7.6*7.6*3.4330.241.31Datasheet
ABF0703221MLB7.6*7.6*3.42201.480.52Datasheet
ABF0703220MLB7.6*7.6*3.4220.151.62Datasheet
ABF0703151MLB7.6*7.6*3.41500.9860.58Datasheet
ABF0703150MLB7.6*7.6*3.4150.1191.83Datasheet
ABF0703101MLB7.6*7.6*3.41000.7150.73Datasheet
ABF0703100MLB7.6*7.6*3.4100.08262.08Datasheet

備考

Remarks

ABC台湾エレクトロニクス社は、チップインダクタ、非シールドパワーインダクタ、シールドパワーインダクタ、セミシールドパワーインダクタ、大電流パワーインダクタ、コモンモードラインフィルタなどの幅広いDIPおよびSMDインダクタを供給しています。
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
