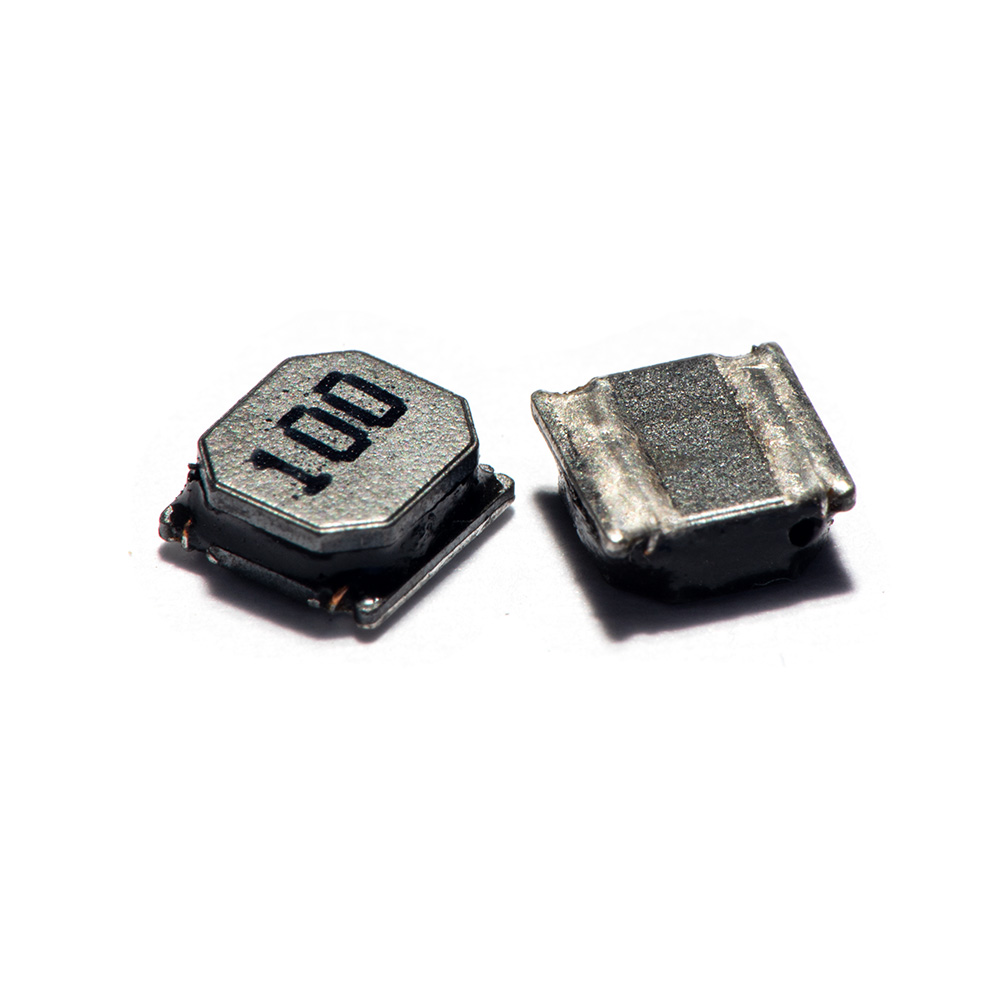

半シールドSMDパワーインダクタ〔Semi-shielded SMD Power Inductor〕TPI-A1

小さな磁性体粒子でも接着剤を混ぜて、コイルの外側をコーティングします。
中央値の電力デバイス向けの高C / Pソリューションである低コストの増加で、ほぼシールド効果を得ることができます。
Glue mixed even with small magnetic material particle then coat on the outside of coil.
It can get almost shield effect in lower cost increase which is high C/P solution for median power device.

製品仕様

Product Specifications

Part no.L*W*T [mm]Inductance [µH]RDC [Ω]Irms [A]Specification
TPI4018CTR82_-A14*4*1.880.820.0164Datasheet
TPI4018CT6R8_-A14*4*1.886.80.0981.5Datasheet
TPI4018CT680_-A14*4*1.88680.940.5Datasheet
TPI4018CT4R7_-A14*4*1.884.70.071.9Datasheet
TPI4018CT470_-A14*4*1.88470.650.6Datasheet
TPI4018CT3R3_-A14*4*1.883.30.0552.2Datasheet
TPI4018CT330_-A14*4*1.88330.460.7Datasheet
TPI4018CT2R7_-A14*4*1.882.70.0432.3Datasheet
TPI4018CT2R2_-A14*4*1.882.20.0372.9Datasheet
TPI4018CT221_-A14*4*1.882202.960.28Datasheet
TPI4018CT220_-A14*4*1.88220.290.9Datasheet
TPI4018CT1R5_-A14*4*1.881.50.0323.1Datasheet
TPI4018CT1R2_-A14*4*1.881.20.0213.5Datasheet
TPI4018CT1R0_-A14*4*1.8810.0193.7Datasheet
TPI4018CT151_-A14*4*1.8815020.32Datasheet
TPI4018CT150_-A14*4*1.88150.221Datasheet
TPI4018CT101_-A14*4*1.881001.330.42Datasheet
TPI4018CT100_-A14*4*1.88100.151.3Datasheet
TPI6045CT8R2_-A16*6*4.58.20.0413.1Datasheet
TPI6045CT6R8_-A16*6*4.56.80.0343.5Datasheet
TPI6045CT6R3_-A16*6*4.56.30.0263.6Datasheet
TPI6045CT680_-A16*6*4.5680.3251Datasheet
TPI6045CT5R6_-A16*6*4.55.60.0263.6Datasheet
TPI6045CT560_-A16*6*4.5560.271.2Datasheet
TPI6045CT4R7_-A16*6*4.54.70.0233.7Datasheet
TPI6045CT4R5_-A16*6*4.54.50.0233.8Datasheet
TPI6045CT470_-A16*6*4.5470.211.3Datasheet
TPI6045CT3R6_-A16*6*4.53.60.0174.5Datasheet
TPI6045CT3R3_-A16*6*4.53.30.0174.5Datasheet
TPI6045CT3R0_-A16*6*4.530.0174.8Datasheet
TPI6045CT331_-A16*6*4.53301.450.4Datasheet
TPI6045CT330_-A16*6*4.5330.171.5Datasheet
TPI6045CT2R2_-A16*6*4.52.20.0135Datasheet
TPI6045CT221_-A16*6*4.52200.920.5Datasheet
TPI6045CT220_-A16*6*4.5220.1121.9Datasheet
TPI6045CT1R8_-A16*6*4.51.80.0125.3Datasheet
TPI6045CT1R3_-A16*6*4.51.30.0116Datasheet
TPI6045CT1R0_-A16*6*4.510.016.5Datasheet
TPI6045CT150_-A16*6*4.5150.082.3Datasheet
TPI6045CT101_-A16*6*4.51000.460.9Datasheet
TPI6045CT100_-A16*6*4.5100.0453Datasheet

備考

Remarks

ABC台湾エレクトロニクス社は、チップインダクタ、非シールドパワーインダクタ、シールドパワーインダクタ、セミシールドパワーインダクタ、大電流パワーインダクタ、コモンモードラインフィルタなどの幅広いDIPおよびSMDインダクタを供給しています。
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
