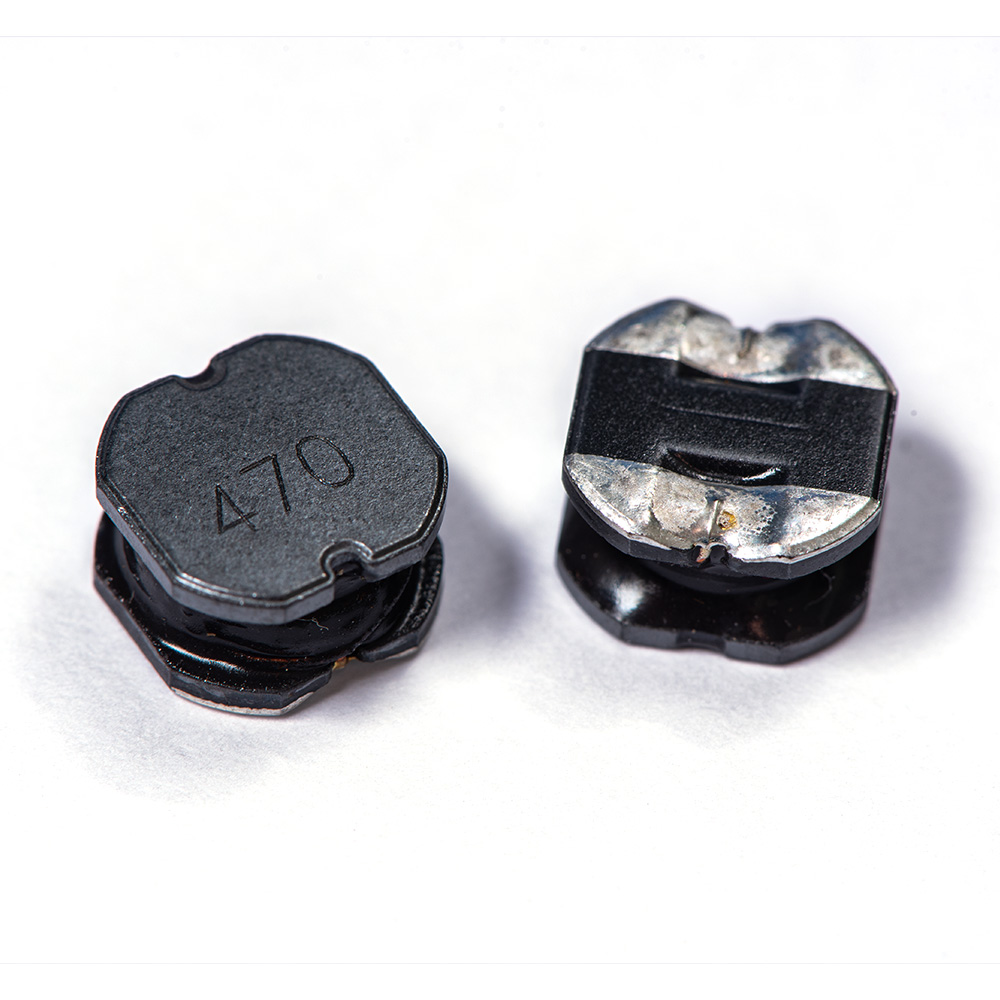

半シールドSMDパワーインダクタ〔Semi-shielded SMD Power Inductor〕RN
小さな磁性体粒子でも接着剤を混ぜて、コイルの外側をコーティングします。
中央値の電力デバイス向けの高C / Pソリューションである低コストの増加で、ほぼシールド効果を得ることができます。
Glue mixed even with small magnetic material particle then coat on the outside of coil.
It can get almost shield effect in lower cost increase which is high C/P solution for median power device.
中央値の電力デバイス向けの高C / Pソリューションである低コストの増加で、ほぼシールド効果を得ることができます。
Glue mixed even with small magnetic material particle then coat on the outside of coil.
It can get almost shield effect in lower cost increase which is high C/P solution for median power device.
製品仕様
Product Specifications
| Part no. | L*W*T [mm] | Inductance [µH] | RDC [Ω] | Irms [A] | Specification |
|---|---|---|---|---|---|
| RN10606R8YL | 9.8*10*6 | 6.8 | 0.024 | 5.8 |  |
| RN10604R7YL | 9.8*10*6 | 4.7 | 0.02 | 6.3 | |
| RN1060471ML | 9.8*10*6 | 470 | 0.95 | 0.8 | |
| RN1060470ML | 9.8*10*6 | 47 | 0.11 | 2.5 | |
| RN10603R3YL | 9.8*10*6 | 3.3 | 0.018 | 7.2 | |
| RN1060331ML | 9.8*10*6 | 330 | 0.62 | 0.9 | |
| RN1060330ML | 9.8*10*6 | 33 | 0.072 | 3.15 | |
| RN10602R0YL | 9.8*10*6 | 2 | 0.013 | 8 | |
| RN1060221ML | 9.8*10*6 | 220 | 0.46 | 1 | |
| RN1060220ML | 9.8*10*6 | 22 | 0.053 | 3.4 | |
| RN10601R5YL | 9.8*10*6 | 1.5 | 0.01 | 10 | |
| RN1060180ML | 9.8*10*6 | 18 | 0.043 | 3.85 | |
| RN1060151ML | 9.8*10*6 | 150 | 0.3 | 1.25 | |
| RN1060150ML | 9.8*10*6 | 15 | 0.036 | 4.5 | |
| RN1060101ML | 9.8*10*6 | 100 | 0.208 | 1.7 | |
| RN1060100ML | 9.8*10*6 | 10 | 0.029 | 5.4 | |
| RN60458R2YF | 6*6*4.5 | 8.2 | 0.055 | 2.7 | |
| RN60456R8YF | 6*6*4.5 | 6.8 | 0.0473 | 2.8 | |
| RN6045680MF | 6*6*4.5 | 68 | 0.351 | 0.9 | |
| RN60454R7YF | 6*6*4.5 | 4.7 | 0.0376 | 3 | |
| RN6045470MF | 6*6*4.5 | 47 | 0.257 | 1.1 | |
| RN60453R3YF | 6*6*4.5 | 3.3 | 0.0302 | 3.2 | |
| RN6045330MF | 6*6*4.5 | 33 | 0.188 | 1.4 | |
| RN60452R2YF | 6*6*4.5 | 2.2 | 0.0251 | 3.5 | |
| RN6045220MF | 6*6*4.5 | 22 | 0.142 | 1.5 | |
| RN60451R8YF | 6*6*4.5 | 1.8 | 0.0198 | 3.7 | |
| RN60451R3YF | 6*6*4.5 | 1.3 | 0.017 | 4 | |
| RN60451R0YF | 6*6*4.5 | 1 | 0.0139 | 4.2 | |
| RN6045150MF | 6*6*4.5 | 15 | 0.0958 | 1.9 | |
| RN6045120MF | 6*6*4.5 | 12 | 0.085 | 2.2 | |
| RN6045101MF | 6*6*4.5 | 100 | 0.494 | 0.7 | |
| RN6045100MF | 6*6*4.5 | 10 | 0.0586 | 2.5 | |
| RN8040R50YL | 8.15*7.9*4 | 0.5 | 0.007 | 10 | |
| RN80408R2YL | 8.15*7.9*4 | 8.2 | 0.045 | 3.7 | |
| RN80406R8YL | 8.15*7.9*4 | 6.8 | 0.033 | 3.9 | |
| RN8040680ML | 8.15*7.9*4 | 68 | 0.275 | 1.1 | |
| RN80404R7YL | 8.15*7.9*4 | 4.7 | 0.024 | 4.1 | |
| RN8040470ML | 8.15*7.9*4 | 47 | 0.19 | 1.4 | |
| RN80403R6YL | 8.15*7.9*4 | 3.6 | 0.022 | 4.9 | |
| RN8040330ML | 8.15*7.9*4 | 33 | 0.145 | 1.7 | |
| RN80402R7YL | 8.15*7.9*4 | 2.7 | 0.021 | 5.6 | |
| RN80402R2YL | 8.15*7.9*4 | 2.2 | 0.013 | 6.3 | |
| RN8040220ML | 8.15*7.9*4 | 22 | 0.1 | 2.2 | |
| RN80401R5YL | 8.15*7.9*4 | 1.5 | 0.011 | 7 | |
| RN80401R0YL | 8.15*7.9*4 | 1 | 0.01 | 7.8 | |
| RN8040150ML | 8.15*7.9*4 | 15 | 0.07 | 2.4 | |
| RN8040101ML | 8.15*7.9*4 | 100 | 0.4 | 1 | |
| RN8040100ML | 8.15*7.9*4 | 10 | 0.05 | 3.1 | |
備考
Remarks
ABC台湾エレクトロニクス社は、チップインダクタ、非シールドパワーインダクタ、シールドパワーインダクタ、セミシールドパワーインダクタ、大電流パワーインダクタ、コモンモードラインフィルタなどの幅広いDIPおよびSMDインダクタを供給しています。
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
ABC supply wide range DIP & SMD inductor such as chip inductor, non-shielded power inductor, shielded power inductor, semi-shielded power inductor, high current power inductor & common mode line filter.
