Rectangular Horn Antennas

メーカー名:Eravant
SAGEピラミッド型ゲインホーンとも呼ばれるミリ波長方形ゲインホーンは、長方形導波管インターフェースを備えた標準モデルとカスタムモデルの両方として提供されています。
ピラミッド型ゲインホーンは直線偏光のみをサポートしています。
キャリブレーションされたゲインチャートを使用すると、これらのホーンを使用して、両方の生成信号レベルを比較することにより、他のアンテナのゲインを測定できます。
このため、これらのホーンは標準ゲインホーンとも呼ばれます。
リストされたモデルは、帯域の中心周波数で23 dBの公称ゲイン、10/11度の典型的なハーフパワービーム幅、14 dB / 30 dBの典型的なサイドローブレベルを提供します。
これらのホーンは、8.2〜170 GHzの周波数範囲内の完全な導波管帯域幅をカバーします。
以下にリストされているモデルに加えて、10、15、20、25 dBのゲインと他の周波数帯域を持つモデルも利用できます。

SAGE Millimeter wave rectangular gain horns, also called pyramidal gain horns, are offered as both standard and custom models with a rectangular waveguide interface. The pyramidal gain horns only support linear polarization. With a calibrated gain chart, these horns can be used to measure the gain of other antennas by comparing the generated signal levels of both. For this reason, these horns are also referred to as standard gain horns. The listed models offer 23 dB nominal gain, 10/11 degrees typical half power beamwidth and 14 dB/30 dB typical side lobe levels at the center frequency of the band. These horns cover full waveguide bandwidths within the frequency range of 8.2 to 170 GHz. In addition to the models listed below, models with 10, 15, 20 and 25 dB gain and other frequency bands are also available.

製品仕様

Product Specifications

ModelData sheetMinimum Frequency [GHz]Maximum Frequency [GHz]Gain [dBi]3 dB Beamwidth, E-Plane3 dB Beamwidth, H-PlaneVSWRAntenna Port
SAR-2013-03-S2Datasheet2203252013°13°1.17:1WR-03 Waveguide

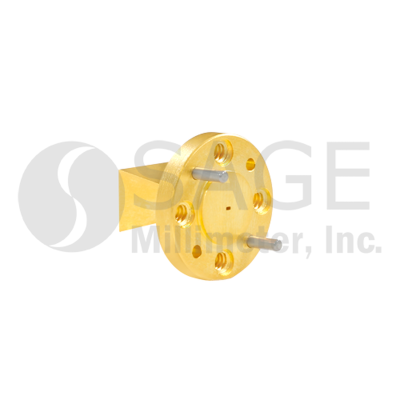

SAR-2309-03-S2Datasheet2203252311°-WR-03 Waveguide
SAR-2507-03-S2Datasheet2203252510°23 dBWR-03 Waveguide
SAR-1532-04-S2Datasheet1702601534°30°-WR-04 Waveguide
SAR-2013-05-S2Datasheet1402202013°13°1.17:1WR-05 Waveguide
SAR-2309-05-S2Datasheet1402202312°12°20 dBWR-05 Waveguide
SAR-1532-06-S2Datasheet1101701533°31°-WR-06 Waveguide
SAR-1050-06-S2Datasheet1101701058°55°23 dBWR-06 Waveguide
SAR-2013-06-S2Datasheet1101702017°18°23 dBWR-06 Waveguide
SAR-2309-06-S2Datasheet1101702311°12°23 dBWR-06 Waveguide
SAR-2507-06-S2Datasheet1101702510°23 dBWR-06 Waveguide
SAR-2013-08-S2Datasheet901402016°18°23 dBWR-08 Waveguide
SAR-2309-08-S2Datasheet901402311°12°23 dBWR-08 Waveguide
SAR-2507-08-S2Datasheet901402510°23 dBWR-08 Waveguide
SAR-1532-10-S2Datasheet751101532°32°23 dBWR-10 Waveguide
SAR-1532-100-S2Datasheet751101522°32°25 dB0.100" x 0.100h Square Waveguide
SAR-2013-10-S2Datasheet751102016°18°23 dBWR-10 Waveguide
SAR-2309-10-S2Datasheet751102311°12°23 dBWR-10 Waveguide
SAR-2507-10-S2Datasheet751102510°23 dBWR-10 Waveguide
SAR-1055-12-S2Datasheet60901055°55°20 dBWR-12 Waveguide
SAR-1340-12-S2Datasheet60901339°41°20 dBWR-12 Waveguide
SAR-1532-12-S2Datasheet60901530°32°23 dBWR-12 Waveguide
SAR-2013-12-S2Datasheet60902014°15°23 dBWR-12 Waveguide
SAR-2309-12-S2Datasheet60902310°11°23 dBWR-12 Waveguide
SAR-2507-12-S2Datasheet60902510°23 dBWR-12 Waveguide
SAR-1055-15-S2Datasheet50751055°55°22 dBWR-15 Waveguide
SAR-1532-15-S2Datasheet50751541°32°1.15:1WR-15 Waveguide
SAR-1532-15-S2-148Datasheet50751528°33°2.0:10.148" x 0.148" Square WG
SAR-1725-15-S2Datasheet50751726°25°1.15:1WR-15 Waveguide
SAR-2013-15-S2Datasheet50752014°15°1.15:1WR-15 Waveguide
SAR-2309-15-S2Datasheet50752310.5°12°23 dBWR-15 Waveguide
SAR-2408-15-S2Datasheet5075249.5°11°1.15:1WR-15 Waveguide
SAR-2507-15-S2Datasheet50752510°23 dBWR-15 Waveguide
SAR-1532-19-S2Datasheet40601532°32°20 dBWR-19 Waveguide
SAR-2013-19-S2Datasheet40602014°16°23 dBWR-19 Waveguide
SAR-2309-19-S2Datasheet40602310°11°23 dBWR-19 Waveguide
SAR-2507-19-S2Datasheet40602510°23 dBWR-19 Waveguide
SAR-2013-22-S2Datasheet33502015°16°23 dBWR-22 Waveguide
SAR-2013-22-S2-599Datasheet33502015°16°23 dBWR-22 Waveguide
SAR-2309-22-S2Datasheet33502310°11°23 dBWR-22 Waveguide
SAR-2507-22-S2Datasheet33502523 dBWR-22 Waveguide
SAR-1834031432-KF-S2-DRDatasheet184014.531.5°64°11.0 dBK(F)
SAR-1725-28-S2Datasheet26.5401723°24°23 dBWR-28 Waveguide
SAR-1532-28-S2Datasheet26.5401533°33°20 dBWR-28 Waveguide
SAR-2013-28-S2Datasheet26.5402014°16°23 dBWR-28 Waveguide
SAR-2309-28-S2Datasheet26.5402310°11°23 dBWR-28 Waveguide
SAR-2507-28-S2Datasheet26.540251.15:1WR-28 Waveguide
SAR-1725-34-S2Datasheet22331726°24°23 dBWR-34 Waveguide
SAR-2013-34-S2Datasheet22332014°16°23 dBWR-34 Waveguide

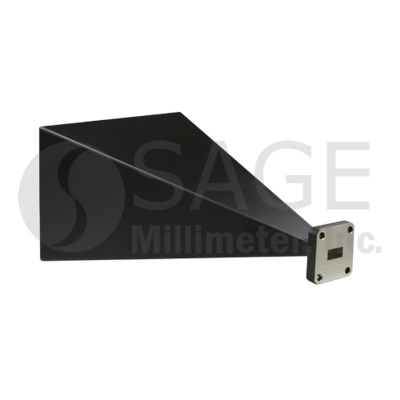

SAR-2309-34-S2Datasheet22332310°11°23 dBWR-34 Waveguide
SAR-2507-34-S2Datasheet22332523 dBWR-34 Waveguide

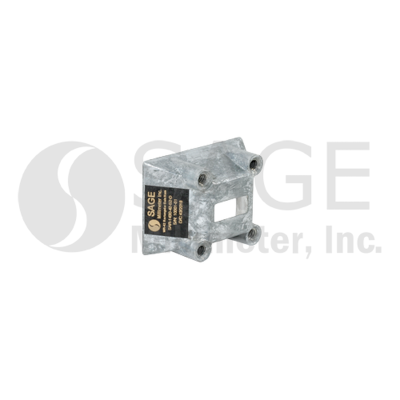

SAR-1430-42-S2-DDatasheet1826.51433°33°23 dBWR-42 Waveguide
SAR-2013-42-S2Datasheet1826.52015°16°23 dBWR-42 Waveguide
SAR-2309-42-S2Datasheet1826.52310°11°1.15:1WR-42 Waveguide
SAR-2507-42-S2Datasheet1826.52523 dBWR-42 Waveguide
SAR-2507-42-S3Datasheet1826.52630 dBWR-42 Waveguide
SAR-2309-62-S2Datasheet12.4182310°11°27 dBWR-62 Waveguide
SAR-1248-90-S3Datasheet8.212.41252°42°20 dBWR-90 Waveguide with UG-39/U Flange
SAK-AR903103-90-C6Datasheet910.215.324.9°35.0°18 dBWR-90 Waveguide with UG-39/U Flange
SAK-AR903103-90-C5Datasheet910.215.535.2°24.5°21 dBWR-90 Rectangular Waveguide with UG-39/U Flange
SAK-AR073123-96-C2Datasheet71218.327.5°16.5°14 dBWR-96 Waveguide with UG-39/U Flange
SAK-AR073123-96-C1Datasheet71220.316°20°14 dBWR-96 Waveguide with UG-39/U Flange
