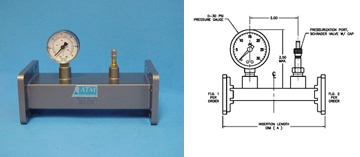

ガスインレット導波管〔Pressurizing Sections〕
メーカー名：L3Harris Narda-ATM
L3Harris Narda-ATM社は空気や他のガスで導波路システムを加圧することに有用なガスインレット導波管を製造しています。
ユニットには内部の圧力を常時モニターするために圧力計付きでもなしでもご提供できます。
また、短い長さのパイプタップ付きのガスインレット導波管もあります。
ユニットには内部の圧力を常時モニターするために圧力計付きでもなしでもご提供できます。
また、短い長さのパイプタップ付きのガスインレット導波管もあります。
製品仕様
Product Specifications
| Waveguide Size | Freq. GHz | Pressure Section with Gauge Standard Model No. | Pressure Section without Gauge Length (A) (Inches) | Pressure Section without Gauge Standard Model No. | Pressure Section without Gauge Length (A) (Inches) |
|---|---|---|---|---|---|
| WR650 | 1.12 - 1.70 | 650-210A-2-2 | 6 | 650-212A-2-2 | 4 |
| WR430 | 1.70 - 2.60 | 430-210A-2-2 | 6 | 430-212A-2-2 | 4 |
| WR340 | 2.20 - 3.30 | 340-210A-2-2 | 6 | 340-212A-2-2 | 4 |
| WR284 | 2.60 - 3.95 | 284-210A-6-6 | 6 | 284-212A-6-6 | 4 |
| WR229 | 3.30 - 4.90 | 229-210B-2-2 | 6 | 229-212B-2-2 | 4 |
| WR187 | 3.95 - 5.85 | 187-210A-6-6 | 5 | 187-212A-6-6 | 3 |
| WR159 | 4.9 - 7.05 | 159-210B-2-2 | 5 | 159-212B-2-2 | 3 |
| WR137 | 5.95 - 8.20 | 137-210B-2-2 | 4.25 | 137-212B-2-2 | 2.25 |
| WR112 | 7.05 - 10.0 | 112-210B-6-6 | 4.25 | 112-212B-6-6 | 2.25 |
| WR90 | 8.20 - 12.4 | 90-210A-6-6 | 4.25 | 90-212A-6-6 | 2.25 |
| WR75 | 10.0 - 15.0 | 75-210B-6-6 | 4.25 | 75-212B-6-6 | 2.25 |
| WR62 | 12.4 - 18.0 | 62-210B-6-6 | 4.25 | 62-212B-6-6 | 2.25 |
| WR51 | 15.0 - 22.0 | 51-210B-6-6 | 4.25 | 51-212B-6-6 | 2.25 |
| WR42 | 18.0 - 26.5 | 42-210B-6-6 | 4.25 | 42-212B-6-6 | 2.25 |
| WR28 | 26.5 - 40.0 | 28-210B-6-6 | 4.25 | 28-212B-6-6 | 2.25 |
| WR22 | 33.0 - 50.0 | 22-210B-6-6 | 4.25 | 22-212B-6-6 | 2.25 |
| WR22 | 33.0 - 50.0 | 22-210B-6R-6R | 4.25 | 22-212B-6R-6R | 2.25 |
