Legacy
メーカー名：Marki Microwave, Inc.
二つの信号を混合する混合器のことです。
ミキサには入力信号RF（Radio Frequency）と、ローカル信号LO（Local Oscillator）そして出力信号IF（Intermediate Frequency）の三つがあります。
ミキサには入力信号RF（Radio Frequency）と、ローカル信号LO（Local Oscillator）そして出力信号IF（Intermediate Frequency）の三つがあります。
製品仕様
Product Specifications
| Model | Data sheet | RF/LO [GHz] Low | RF/LO [GHz] High | IF [GHz] Low | IF [GHz] High | LO Drive [dBm] Low | LO Drive [dBm] High | Conversion Loss [dB] | Isolations L-R [dB] | Isolations L-I [dB] |
|---|---|---|---|---|---|---|---|---|---|---|

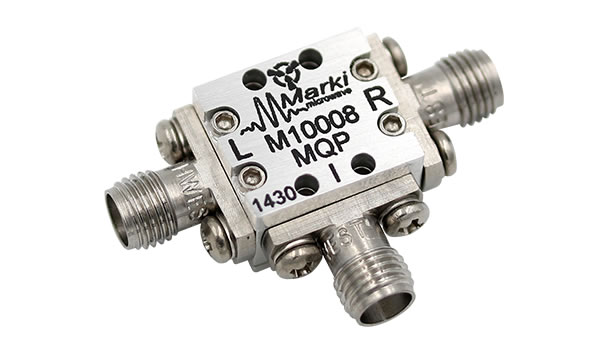

| M1-0008 |  | 0.01 | 8 | DC | 2 | 10 | 13 | 7.5 | 40 | 25 |
| M1-0012 | | 0.01 | 12 | DC | 2 | 10 | 12 | 7.5 | 35 | 25 |
| M1-0204 | | 2 | 4 | DC | 2 | 7 | 22 | 5 | 38 | 20 |
| M1-0208 | | 2 | 8 | DC | 2 | 7 | 22 | 6 | 38 | 20 |
| M1-0212 | | 2 | 12 | DC | 2 | 7 | 22 | 6 | 35 | 20 |
| M1-0218 | | 2 | 18 | DC | 2 | 10 | 19 | 7 | 35 | 25 |
| M1-0220 | | 2 | 20 | DC | 2 | 10 | 19 | 7 | 35 | 25 |
| M1-0310 | | 3 | 10 | DC | 3 | 7 | 22 | 6 | 40 | 40 |
| M1-0408 | | 4 | 8 | DC | 4 | 7 | 22 | 5.5 | 35 | 25 |
| M1-0412 | | 4 | 12 | DC | 4 | 7 | 22 | 5 | 40 | 30 |
| M1-0420 | | 4 | 20 | DC | 4 | 7 | 22 | 6 | 35 | 30 |
| M1-0616 | | 6 | 16 | DC | 4 | 7 | 22 | 5.5 | 35 | 30 |
| M1-0620 | | 6 | 20 | DC | 6 | 7 | 22 | 5.5 | 40 | 20 |
| M1-0818 | | 8 | 18 | DC | 4 | 7 | 22 | 6 | 35 | 30 |
| M1-1020 | | 10 | 20 | DC | 4 | 7 | 22 | 6 | 35 | 30 |
| M1B-0618 | | 6 | 18 | DC | 4 | 7 | 22 | 5.5 | 33 | 30 |
| M1R-0726 | | 7 | 26.5 | DC | 8 | 8 | 17 | 6 | 38 | 25 |
| M2-0020 | | 0.5 | 20 | 0.001 | 6 | 13 | 22 | 7.5 | 24 | 25 |
| M2-0026 | | 0.01 | 26.5 | 0.001 | 6 | 15 | 18 | 8 | 30 | 30 |
| M2-0208 | | 2 | 8 | 0.001 | 6 | 10 | 22 | 7 | 20 | 30 |
| M2-0218 | | 2 | 18 | 0.001 | 6 | 10 | 22 | 7.5 | 25 | 27 |
| M2-0219 | | 2 | 19 | 0.001 | 6 | 10 | 22 | 7 | 25 | 25 |
| M2-0220 | | 2 | 20 | 0.001 | 6 | 10 | 22 | 7.5 | 27 | 27 |
| M2-0226 | | 2 | 26.5 | 0.001 | 6 | 10 | 16 | 7.5 | 28 | 28 |
| M2-0240 | | 2 | 40 | 0.001 | 6 | 15 | 20 | 9 | 30 | 30 |
| M2-0243LPV | | 2 | 43 | 0.4 | 43 | 15 | 20 | 10 | 30 | 25 |
| M2-0250LNVT | | 2 | 50 | 0.4 | 50 | 10 | 20 | 10 | 25 | 25 |
| M2-0440 | | 4 | 40 | 0.5 | 20 | 10 | 20 | 10 | 25 | 25 |
| M2B-0218 | | 3 | 18 | 1 | 12 | 10 | 22 | 7.5 | 30 | 23 |
| M2H-0220 | | 2 | 20 | 1 | 10 | 10 | 22 | 7 | 27 | 27 |
| M2H-0226 | | 2 | 26.5 | 1 | 10 | 10 | 16 | 7.5 | 28 | 27 |
| M4-0040 | | 0.5 | 40 | DC | 0.4 | 10 | 19 | 8 | 28 | 30 |
| M4-0050 | | 0.5 | 50 | DC | 0.3 | 10 | 19 | 9 | 27 | 27 |
| M4-0126 | | 1 | 26.5 | DC | 0.7 | 10 | 19 | 8.5 | 30 | 30 |
| M4-0140 | | 1 | 40 | DC | 0.5 | 10 | 19 | 9.5 | 30 | 27 |
| M4-0150 | | 1 | 50 | DC | 0.4 | 15 | 19 | 9 | 27 | 27 |
| M8-0326 | | 3 | 26.5 | DC | 2 | 7 | 16 | 5.5 | 35 | 25 |
| M8-0412 | | 4 | 12 | DC | 2 | 7 | 22 | 5 | 40 | 25 |
| M8-0420 | | 4 | 20 | DC | 2 | 7 | 22 | 6 | 40 | 30 |
| M9-0444 | | 4 | 44 | DC | 3 | 9 | 18 | 7.5 | 25 | 25 |
| M9-0942 | | 9 | 42 | 1 | 22 | 9 | 18 | 9 | 25 | 25 |
備考
Remarks
