〔IQ Mixers〕Legacy IQ/IR/SSB

メーカー名:Marki Microwave, Inc.
IQミキサは2つのミキサから構成されており、RF(またはLO)ポートが同相の電力分割器に接続され、LO(またはRF)ポートが直交ハイブリッドに接続されます。
2つのIFポートでは、同相成分であるI相、90°位相成分であるQ相が得られます。
この組み合わせにより、出力信号のI相成分とQ相成分を各々のIFポートで独立して変調することができます。
IQミキサを用いてデータを伝送する場合は、受信機側で別のIQミキサを用意することでI相成分とQ相成分を弁別できます。

製品仕様

Product Specifications

ModelData sheetRF/LO [GHz] LowRF/LO [GHz] HighIF [MHz] LowIF [MHz] HighLO Drive [dBm] LowLO Drive [dBm] HighConversion Loss [dB]Image Rejection [dB]Isolations L-R [dB]Isolations L-I [dB]
IQ-0307Datasheet37DC50010165.5233020
IQ-0618Datasheet618DC50010167.5233520
IQ-1545Datasheet1.54.5DC50010165.5254330
IQ-4509Datasheet4.59DC50010165.5233020
IR-4509Datasheet4.59509010165.5233025
IRW-0618Datasheet618421010167.5233525

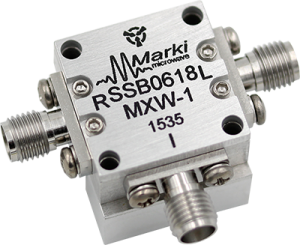

SSB-0618Datasheet618421010167.5233525

備考

Remarks
