高直線性ブロードバンドドライバーアンプ

メーカー名:MicroWave Technology, Inc.
高直線性ブロードバンドドライバーアンプ〔High Linearity Broadband Driver Amplifiers〕

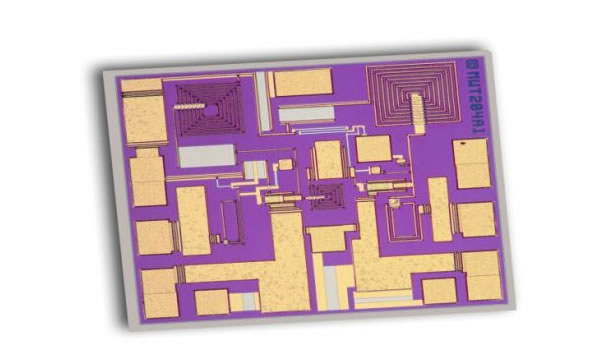

MMICとは、ガリウム・ヒ素やシリコンなどの半導体基盤にトランジスタなどの能動素子と受動素子(抵抗、キャパシタ、インダクタ)およびFET,マイクロ波整合回路線路、バイアス線路、エアブリッジ、バイアホールによって構成されているマイクロ波及びミリ波などの高周波集積回路です。

製品仕様

Product Specifications

ModelData sheetFreq Range (min)[GHz]Freq Range (max)[GHz]Linear Gain Typ/Max [dB]Gain Flatness Typ/Max [+/- dB]Input RL Typ [dB]Output RL Typ [dB]N.F. Typ [dB]Pout @ -1 dB Typ [dBm]OIP3 Typ [dBm]Vdd [V]DC Current Typ/Max [mA]
MMA-011015Datasheet11015 / -2.5 / -12154.516-675 / --
MMA-011015-C3Datasheet11015 / -2.5 / -10104.516-675 / --
MMA-053223Datasheet0.53.212 / -1.510103.524426120 / 200
MMA-053223-M4
*2
Datasheet0.53.212 / -1.510103.524426120 / 200
MMA-054025Datasheet0.5411 / -110103.525447.5-- / 350
MMA-054025-Q3
*1
Datasheet0.5411 / -110103.525447.5-- / 350
MMA-054025-87Datasheet0.5411 / -110103.525447.5-- / 350
MMA-054025-M4
*2
Datasheet0.5411 / -110103.525447.5-- / 350
MMA-053026-82Datasheet0.92- / 11- / 2108326 (min)448220 / 300

備考

Remarks

*1) Old package not recommended for new design
*2) New package recommended for new design
