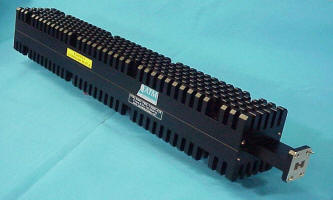

〔ダブルリッジ導波管終端器〕Very High Power – 超ハイパワー

メーカー名:L3Harris Narda-ATM
ユニットは、空気が自由に流れる水平面に最適に取り付けられます。
負荷温度は、電力レベルと持続時間によって異なります。
使用中に最も高温のポイント(通常、最初のフィンが導波管本体に接触する場所)で表面温度が260°Cに近づく場合、内部負荷要素の損傷を防ぐために強制空冷を使用する必要があります。 ユニットは、短時間で損傷することなく、450°Cの高温に耐えることができます。
フランジコード:C =フラット、G =溝、1 =交互の穴、2 =すべてのタップ穴、3 =すべての貫通穴
例P / N:580-780-1500-C3、その他のフランジが利用可能。

Units are best mounted in the horizontal plane with free air flow. The load temperature will vary depending on power levels and duration. If during use the surface temperature approaches 260°C at the hottest point, (normally where the first fin touches the waveguide body), forced air cooling should be used to prevent damage to the internal load element. Units can survive temperatures as high as 450 °C without damage for a short time.

Flange Code: C=Flat, G=Groove, 1=alternate holes, 2=all tapped holes, 3=all thru holes
Example P/N: 580-780-1500-C3, Other Flanges Available.

製品仕様

Product Specifications

WG SizeFreq (GHz)Standard Model No.Avg. Power (Watts)VSWRDim. A (inches)Dim. B (inches)
WRD250
2.5-7.5
250-780-1000-C3
10001.15
WRD750
7.5-18.0
750-780-1500-C3
15001.15223
WRD580
5.80-16.0
580-780-1500-C3
15001.15223
WRD650
6.5-18.0
650-780-1500-C3
15001.15223
WRD180
18.0-40.0
180-780-150-C3
1501.15102.25
