〔クロスガイド方向性カプラ〕2 Waveguide Ports 1 Type-N Port
メーカー名:L3Harris Narda-ATM
ATM社は真鍮でもアルミニウムでも広い周波数区域をカバーするクロスガイド方向性カプラを製造しています。複数のフランジおよび同軸コネクタの種類と構成をご利用いただけます。
全導波管周波数範囲
シングルアーム標準、Multiarmモデルが利用可能
アルミニウム/銅真鍮 に利用可能 ATM社の300シリーズは 、 通常 、 全管内レートに対応します。
ほかのシリーズは前方向の管内レートに対応します。
カップリング: 30, 40, or 50dB ・内部終端器は定格2ワット。逆方向もしくはインジェクタとして使用するときは 、 内部終端器は2ワットCW以内。
●Electrical
Nominal Coupling: +/- 0.5dB
Frequency Sensitivity: +/- 1.00dB max.
Directivity: 20dB min.
VSWR Waveguide: 1.05 max. Coax: 1.25 max.
●Mechanical
Construction: Aluminum or Brass/Copper (オプション)
Pressure:
30 psi WR28 thru WR137 models
10 psi WR159 thru WR430 models
Connectors: Stainless Steel
仕上げ: 優れた耐腐食316ステンレス鋼エポキシ樹脂コーティングIAWミル-F - 14072
全導波管周波数範囲
シングルアーム標準、Multiarmモデルが利用可能
アルミニウム/銅真鍮 に利用可能 ATM社の300シリーズは 、 通常 、 全管内レートに対応します。
ほかのシリーズは前方向の管内レートに対応します。
カップリング: 30, 40, or 50dB ・内部終端器は定格2ワット。逆方向もしくはインジェクタとして使用するときは 、 内部終端器は2ワットCW以内。
●Electrical
Nominal Coupling: +/- 0.5dB
Frequency Sensitivity: +/- 1.00dB max.
Directivity: 20dB min.
VSWR Waveguide: 1.05 max. Coax: 1.25 max.
●Mechanical
Construction: Aluminum or Brass/Copper (オプション)
Pressure:
30 psi WR28 thru WR137 models
10 psi WR159 thru WR430 models
Connectors: Stainless Steel
仕上げ: 優れた耐腐食316ステンレス鋼エポキシ樹脂コーティングIAWミル-F - 14072


製品仕様
Product Specifications

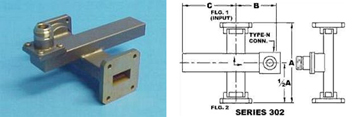

WG Size | Freq (GHz) | Standard Model No.* | Dim. A inches | Dim. B inches | Dim. C inches |
---|---|---|---|---|---|
WR430 | 1.70 - 2.60 | 430-302A-dB-2-2 | 7.5 | 5 | 8 |
WR340 | 2.20 - 3.30 | 340-302A-dB-6-6 | 7.5 | 4 | 8 |
WR284 | 2.60 - 3.95 | 284-302A-dB-6-6 | 7.5 | 3.75 | 5 |
WR229 | 3.30 - 4.90 | 229-302B-dB-2-2 | 7 | 3.5 | 4.75 |
WR187 | 3.95 - 5.85 | 187-302A-dB-6-6 | 6.5 | 3.25 | 4.5 |
WR159 | 4.9 - 7.05 | 159-302B-dB-2-2 | 6 | 3 | 4 |
WR137 | 5.85 - 8.20 | 137-302B-dB-2-2 | 6 | 3 | 4 |
WR112 | 7.05 - 10.0 | 112-302B-dB-6-6 | 4.2 | 2.1 | 3 |
WR90 | 8.20 - 12.4 | 90-302A-dB-6-6 | 4 | 2 | 2.75 |
WR75 | 10.0 - 15.0 | 75-302B-dB-6-6 | 3.75 | 1.87 | 2.5 |
WR62 | 12.4 - 18.0 | 62-302B-dB-6-6 | 3.5 | 1.75 | 2.37 |
