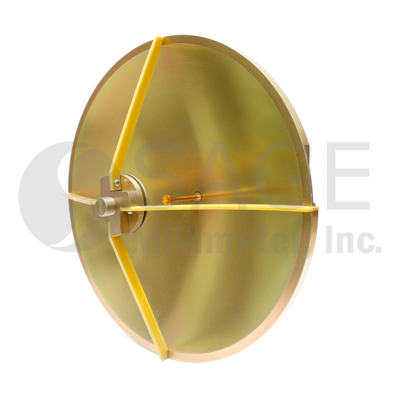

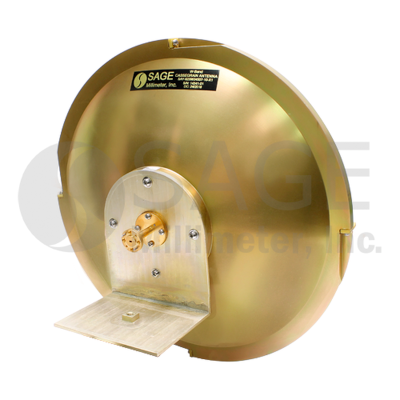

〔アンテナ〕Cassegrain Antennas

メーカー名:Eravant
カセグレンアンテナには、直径6インチ、12インチ、18インチ、24インチ、36インチ、48インチのメインリフレクタディッシュが付属しています。
これらのアンテナは、最高のパフォーマンスと品質で設計および製造されています。
カセグレンアンテナの主な利点は、プライムフォーカスアンテナやレンズ補正アンテナなどの他の高ゲインアンテナと比較して、低損失、低プロファイル、軽量です。
欠点として、このアンテナは、サブリフレクターの支持構造の干渉により、他のアンテナと比較してサイドローブレベルが比較的高くなっています。
良好なパフォーマンスを確保するために、サポート構造は、狭帯域動作ではサイドローブレベルを18 dB未満、広帯域動作では16 dB未満に維持するように特別に設計されています。
標準製品は18〜110 GHzの周波数範囲をカバーしていますが、カスタム周波数を要求することもできます。
これらのアンテナの動作帯域幅は、主に円形導波管の支配的なモード動作によって制限されます。
標準モデルには円形導波管インターフェースが装備されていますが、長方形導波管インターフェースも利用できます。

Cassegrain antennas are offered with a 6”, 12”, 18”, 24”, 36” and 48” diameter main reflector dish. These antennas are designed and manufactured with the highest performance and quality. The main advantages of the Cassegrain antenna are its low loss, low profile and light weight compared to other high gain antennas, such as prime focus and lens corrected antennas. As a downside, this antenna has relatively high side lobe levels compared to other antennas due to the interference of the sub-reflector’s supporting structure. To ensure good performance, the supporting structures are specially designed to keep side lobe levels under 18 dB for narrow band operations and under 16 dB for broadband operation. The standard offering covers the frequency range of 18 to 110 GHz, but custom frequencies can be requested. The operating bandwidth of these antennas is mainly limited by the circular waveguide’s dominant mode operation. While standard models are equipped with a circular waveguide interface, a rectangular waveguide interface is also available.

製品仕様

Product Specifications

ModelData sheetMinimum Frequency [GHz]Maximum Frequency [GHz]Gain [dBi]3 dB BeamwidthReturn Loss [dB]PolarizationAntenna Port
SAY-8731045005-094-S1Datasheet87100500.5°14Linear and Circular0.094" Dia Circular WG
SAY-8731045005-10-S1Datasheet87100500.5°14LinearWR-10 Waveguide
SAY-9239633914-094-X1Datasheet9296391.4°14Linear and Circular0.094" Dia Circular WG
SAY-9239633914-10-X1Datasheet9296391.4°16LinearWR-10 Waveguide
SAY-9239634507-094-H1Datasheet9296450.7°14Linear and Circular0.094" Dia Circular WG
SAY-7138634212-10-X1Datasheet7186421.3°15LinearWR-10 Waveguide
SAY-7138634212-110-X1Datasheet7186421.2°15Linear and Circular0.110" Dia Circular WG
SAY-7138634212-12-X1Datasheet7186421.2°15LinearWR-12 Waveguide
SAY-9239634507-10-U5Datasheet9296450.7°14LinearWR-10 Waveguide
SAY-4335035104-188-S1-WRDatasheet4350510.4°21Linear and Circular0.188" Dia Circular WG
SAY-4335035104-19-S1-WRDatasheet4350510.4°21LinearWR-19 Waveguide
SAY-3734334201-22-S1Datasheet3743421.3°14LinearWR-22 Waveguide
SAY-3834034706-219-S1Datasheet38404714Linear and Circular0.219" Dia Circular WG
SAY-3334035006-250-S1Datasheet3340500.6°15Linear and Circular0.250" Dia Circular WG
SAY-3334035006-250-S1-WRDatasheet3340500.6°15Linear and Circular0.250" Dia Circular WG

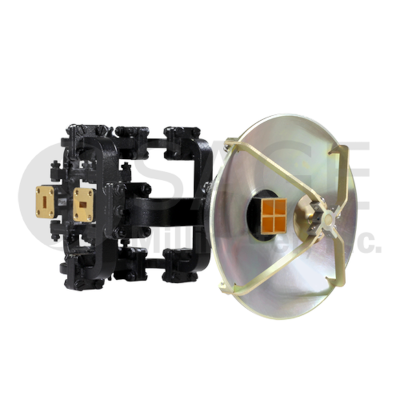

SAY-3433632750-28-U5-MPDatasheet3436275.0°10LinearWR-28 Waveguide
SAY-3433634310-28-U5-MPDatasheet3436431.0°13LinearWR-28 Waveguide
