ブロードバンド、ミディアムパワー〔Broad-Band, Medium Power〕

メーカー名:MicroWave Technology, Inc.
ブロードバンド、ミディアムパワー〔Broad-Band, Medium Power〕

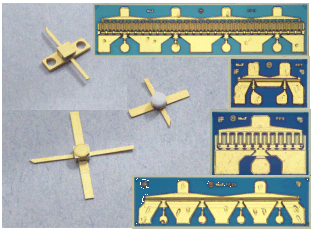

GaAs FET / pHEMTのRF特性(25°Cでの標準的な性能)
  • ウルトラリニア、ハイダイナミックレンジ、低位相ノイズ
    Ultra Linear, High Dynamic Range, Low Phase Noise
  • GaAsプロセスは、実証済みの信頼性を備えた宇宙用途に承認されています
    GaAs Process is Approved for Space Applications with Proven Reliability
  • コマーシャル、インダストリアル、ミリタリー、スペースグレード
    Commercial, Industrial, Military, and Space Grade
  • MIL-PRF-38534に基づく評価での100%ウェーハボンドプル、ダイシア、ウェーハDCバーンイン、およびベークテスト
    100% Wafer Bond Pull, Die Shear, Wafer DC Burn In, and Bake Tests in Evaluation per MIL-PRF-38534
  • 出荷用にデータが記録された100%ダイプローブテスト
    100% Die Probe Test with Data Recorded for Shipment
  • 出荷前に100%視覚的パフォーマンス(レベル1、3、または4)
    100% Visual Performed (Level 1, 3, or 4) before Shipment
  • 100%Idss一致でパフォーマンスの一貫性を提供
    100% Idss Match to Provide Performance Consistency
  • ご要望に応じてRFサンプルテスト機能をご用意
    RF Sample Test Capability Available Upon Request
  • 標準およびカスタムデバイス仕様
    Standard and Custom Device Specifications
  • 利用可能なハイレルおよびスペースレルスクリーニングオプション
    High-Rel and Space-Rel Screening Options Available
  • RoHS(鉛フリー)対応品あり
    RoHS (lead-free) Compliant Product Available

製品仕様

Product Specifications

ModelData sheetPackage Available Sealed / HermeticGate Width / Length umGate Layout MethodGate Drain Source Bond Pads QtyChip Thick-ness & VIA Hole mil, y/nS.S. Gain @12GHz Typ/Min dBN.F. @12Ghz Typ/Max dBP-1dB @12GHz Typ/Min dBm
MwT-1
*1
Datasheet70, 73 / 71630/0.3single stripe1, 1, 25, no10.0 / 9.02.0 / -24.0 / 23.0
MwT-1FDatasheet70, 73 / 71630/0.3single stripe1, 1, 25, no10.0 / 9.02.0 / -24.0 / 23.0
MwT-2Datasheet70, 73 / 71630/0.3single stripe2, 2, 35, no8.5 / 8.0- / -24.5 / 23.0
MwT-3
*2
Datasheet70, 73 / 71300/0.3single stripe1, 1, 25, no11.0 / 10.0- / -21.0 / 20.0
MwT-3FDatasheet70, 73 / 71300/0.3single stripe1, 1, 25, no11.0 / 10.0- / -21.0 / 20.0
MwT-7
*3
Nonlinear Model
Datasheet70, 73 / NA250/0.3single stripe2, 2, 25, no10.5 / 10.02.0 / -20.0 / 18.0
MwT-7FDatasheet70, 73 / NA250/0.3single stripe2, 2, 25, no10.5 / 10.02.0 / -20.0 / 18.0
MwT-17
Nonlinear Model
Datasheet89 / 712400/0.8Interdigit4, 4, 55, no7.0 / 6.0(2)29.5 / 28.5
MwT-1789Datasheetsot892400/0.8Interdigit4, 4, 54, no(4)28
MwT-1789SBDatasheetsot892400/0.8Interdigit4, 4, 54, no(3)28

備考

Remarks

*1) MwT-1F will soon replace MwT-1.
*2) MwT-3F will soon replace MwT-3.
*3) MwT-7F will soon replace MwT-7.

SB = Self-Biased
(2) noise figure = 0.8dB @ 0.9Ghz,
(3) noise figure = 3.0dB @ 2.0Ghz,
(4) noise figure = 1.3dB @ 2.0Ghz,
