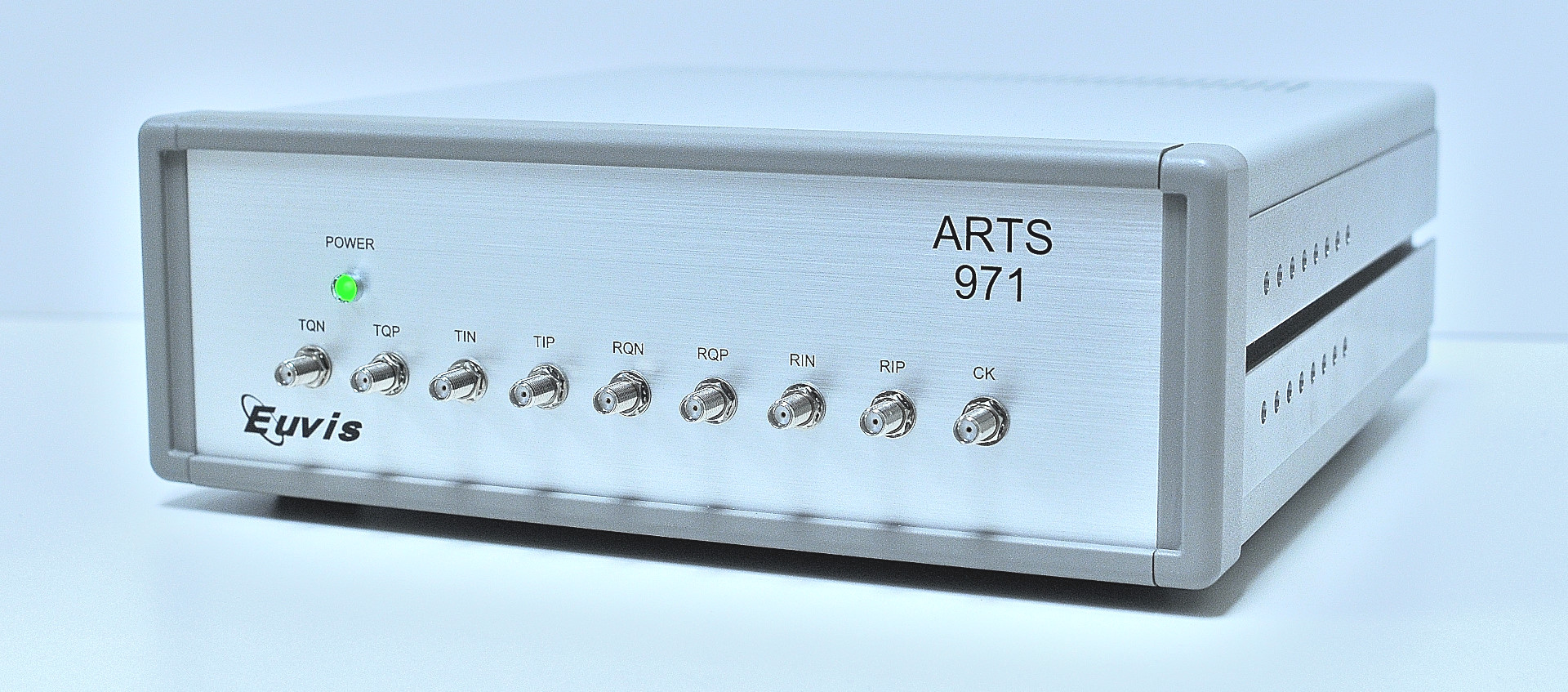

Automobile Radar Target Simulator Baseband (ARTS_BB)

メーカー名:Euvis, Inc.
「ARTS_BB 971」モジュールは、最大2.2 GSPSのサンプリングレートでI + Q CW波形をキャプチャ、処理、および送信します。

キャプチャされた波形は、最大4つの独立したターゲットを自動車のターゲットをシミュレートするために処理されます。

プロセスには、振幅制御、ドップラー周波数シフト、および遅延/距離制御が含まれます。 オンボードの1 G x 12ビットメモリを備えたARTS_BB 971は、瞬時周波数やスペクトルグラムなどの時間領域および周波数領域の分析を提供します。

ARTS_BB 971は、USBインターフェイスを介してPCから制御できます。
クロック入力は、最小電力が9 dBmのシングルエンドクロックソースCKです。
レシーバーのRF入力は、RIPとRIN、およびRQPとRQNの2組の差動アナログ入力で構成されます。
トランスミッタからのRF出力は、TIPとTIN、およびTQPとTQNの2組の差動アナログ出力で構成されます。
コンパニオンAPIは、ソフトウェアシステム統合のためのインターフェースを提供します。

The "ARTS_BB 971" modules capture, process, and transmit I+Q CW waveforms with sampling rates up to 2.2 GSPS.
Captured waveforms are processed to simulate automobile targets up to 4 independent targets.

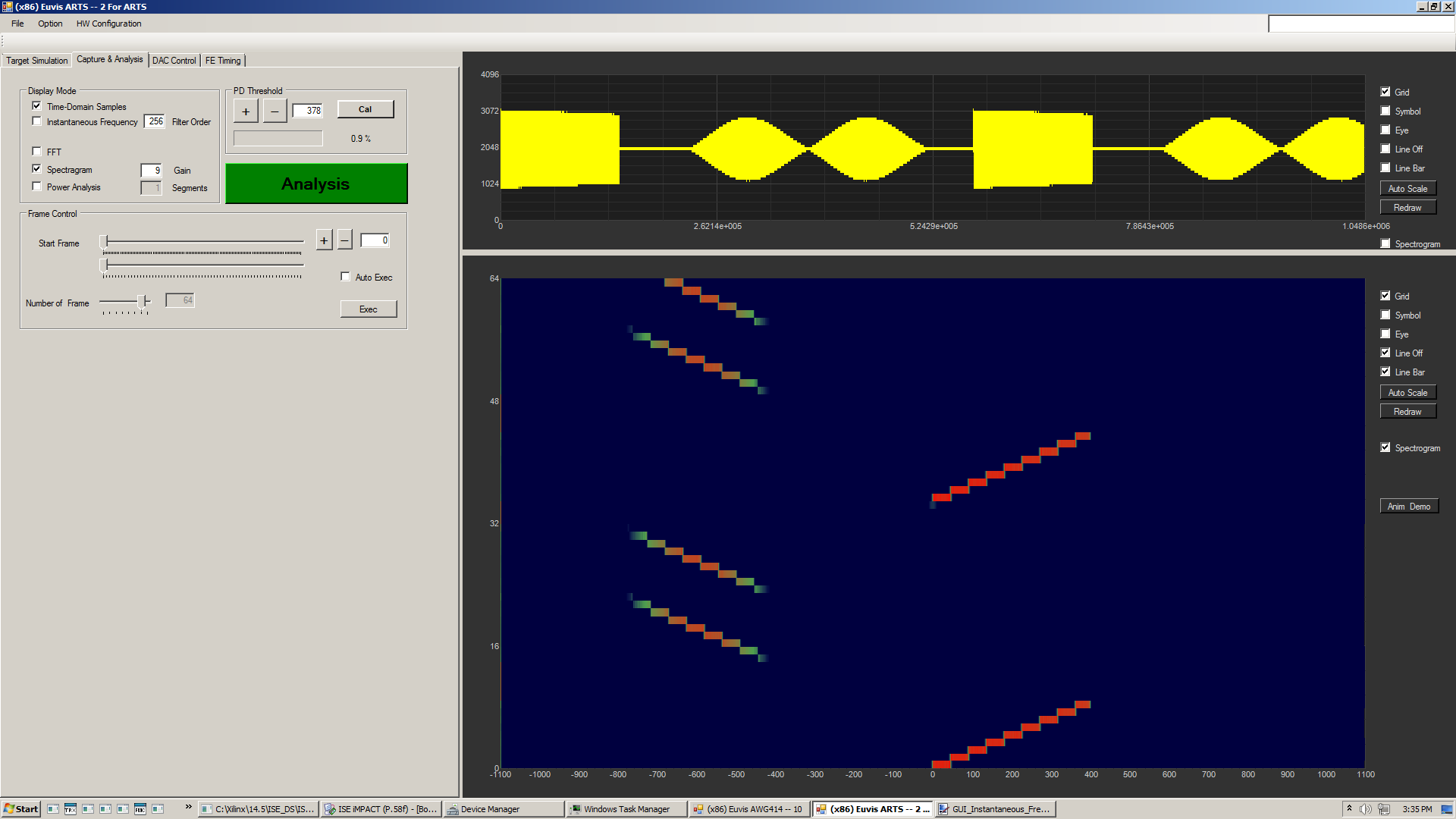

The processes include amplitude controls, Doppler frequency shifts, and delay/distance controls. With on-board 1 G x 12-bit memory, the ARTS_BB 971 provides time-domain and frequecy-domain analysis, such as instantaneous frequency and spectragram.
The ARTS_BB 971 can be controlled by a PC via a USB interface.
The clock input is a single-ended clock source CK with a minimum power of 9 dBm.
The RF inputs for the receiver are comprised of two pairs of differential analog inputs, RIP and RIN, and RQP and RQN.
The RF outputs from the transmitter are comprised of two pairs of differential analog outputs, TIP and TIN, and TQP and TQN.
The companion API provides an interface for software system integrations.

製品仕様

Product Specifications

機能仕様サンプリングレート〔Sampling Rate〕2.2 GSPS
処理帯域幅〔Processing Bandwidth〕2 GHz
標準の独立したシミュレーションターゲット
〔Standard Independent Simulation Targets〕
4
ディーリーレンジ〔Dealy Range〕8 m ~ 2.2 km
ディーリー解像度〔Dealy Resolution〕13.6 cm
速度〔Velocity〕> +/- 1000 km/h
速度分解能〔Velocity Resolution〕1 km/hr
ゲインコントロール〔Gain Control〕62 dB
波形メモリ〔Waveform Memory〕1G x 12b
標準インターフェース〔Standard Interface〕USB
オプションのインターフェース〔Optional Interfac〕PCIe
エンクロージャーの寸法長さ〔Length〕11 inches
幅〔Width〕10.5 inches
高さ〔Height〕3.50 inches

備考

Remarks

【主な特長】
  • 2 GHz処理帯域幅
    2 GHz processing bandwidth
  • 最大4つの独立したシミュレーションターゲット
    Up to 4 independent simulation targets
  • 動的および静的ターゲットシミュレーション
    Dynamic and Static target simulations
  • 時間領域のキャプチャとスペクトル分析:FFT、スペクトラグラム、パワー分析、瞬時周波数分析
    Time-domain capture and spectrum analysis: FFT, Spectragram, power analysis, and Instantaneous frequency analysis
  • 遅延の激怒:8 mから2.2 km
    Delay rage: 8 m to 2.2 km
  • 遅延分解能:13.6 cm
    Delay resolution: 13.6 cm
  • 速度範囲:+/- 1000 km / hr
    Velocity range: +/- 1000 km/hr
  • 速度分解能:1 km / hr(0.51 Hz)
    Velocity resolution: 1 km/hr (0.51 Hz)
  • 送信/受信ゲイン制御:62 dB
    Transmit/Receive gain control: 62 dB
  • 入力と出力の同相(I)および直交(Q)位相同期
    In-phase(I) and quadrature(Q) phase synchronization of inputs and outputs
  • マルチページ構成の1G x 12ビットのメモリ深度
    1G x 12-bit memory depth with multi-page configurations
  • USB 2.0準拠インターフェース(ご要望に応じてその他のインターフェースもご利用いただけます)
    USB 2.0 compliant interface (other interfaces available upon request)
  • 12V電源で30Wの消費電力
    30 W power consumption with a 12V power supply
  • 金属筐体の寸法:10.5 x 3.5 x 11(W x H x L)インチ
    Metal enclosure dimensions: 10.5 x 3.5 x 11 (W x H x L) inch
  • システム開発を容易にするためのコンパニオンAPIおよびソフトウェアドライバー
    Companion API and software drivers for easy system development
【用途】
  • 自動車レーダーターゲットシミュレーション
    Automobile Radar Target Simulation
