無線通信用アンプ

無線通信用アンプ

取扱いメーカー

MicroWave Technology Inc

すぐお見積りいたします

概要

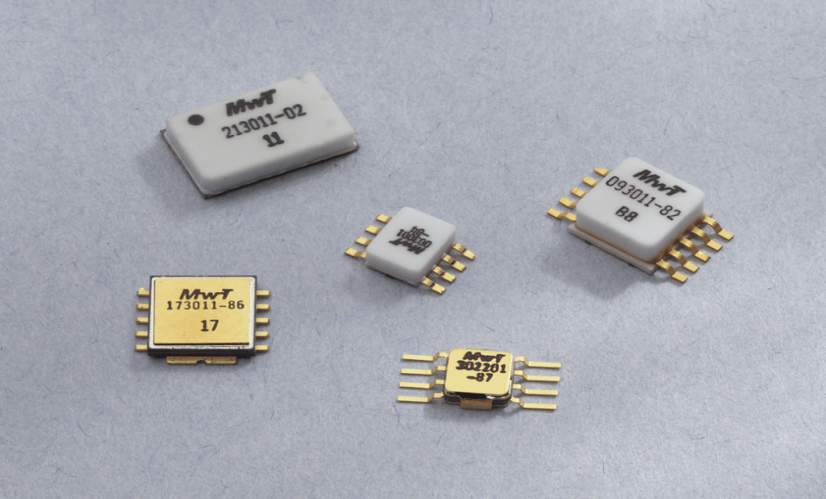

WiMAX GaNベースのRF電力増幅器〔WiMAX GaN based RF Power Amplifiers〕

LTE / WiMax / WLANアンプ

  • すべてのWiMAX / WLAN周波数範囲で動作 / 2.5、3.5、および5.5 GHz
    Operates in all WiMAX / WLAN frequency ranges
  • PVM @ 2%EVM @ +29.5 dBm @ 3.5 GHz
    Pave @ 2% EVM up to +29.5 dBm @ 3.5 GHz
  • P-1dBオプション; + 36.5dBm、+ 33dBm、および+ 30dBm
    P-1dB options; +36.5dBm, +33dBm, and +30dBm
  • 2つのゲイン構成。 シングルおよびデュアルステージ
    Two gain configurations; Single and dual stage
  • WiMAX / WLAN基地局、またはアクセスポイントの電力増幅に最適
    Ideally suited for power amplification of WiMAX / WLAN base stations, or access points
  • 50Ωに一致する入力と出力
    Input and Output matched to 50 ohms
  • RoHS準拠の低コストQFNパッケージで利用可能
    Available in RoHS Compliant Low Cost QFN packages

仕様

ModelData sheetCase Code Sealed QFNFreq Range [GHz]Linear Gain Typ/Min [dB]Gain ± Flatness Typ/Max [dB]Input Return Loss Typ [dB]Output Return Loss Typ [dB]P3dB Typ [dBm]Pout @ 2.5% EVM Typ [dBm]IP3 Typ [dBm]DC Current Typ/Max [mA]
MGA-242740-02Datasheet22.4-2.715.0 / 12.01.0 / 1.58840334050 / 400
MGA-333840-02Datasheet23.3-3.812.0 / 10.01.0 / 1.588403340100 / 400
MGA-444940-02Datasheet24.4-4.912.0 / 10.01.0 / 1.5810403340100 / 400
MGA-445343-99Datasheet994.4-5.314.0 / 12.01.0 / 1.5744335-150 / 300
MGA-495940-02Datasheet24.9-5.912.0 / 10.01.0 / 1.588403340100 / 400
